Ферменные конструкции системы трасскон
Здания из ферменных конструкций серии Трасскон
Серийные решения на основе ферменных конструкций Трасскон® используются для строительства крупных объектов: больших логистических центров, развлекательных центров, сити-моллов, крупных розничных магазинов
Что же делает серийное здание Трасскон™ таким уникальным:
- В конструктиве использованы ферменные конструкции, позволяющие реализовать практически любые многопролетные здания.
- Плоская мембранная кровля с использованием профилированного Т153 листа.
Надежность в эксплуатации.
- Ферменные конструкции из профильных труб системы кровельного покрытия производятся на японском оборудовании лазерной обработки компонентов. Точная 3D резка обеспечивает аккуратный монтаж состыковочных деталей, автоматическая система подачи и вывода деталей минимизирует использование ручного труда. Все это делает наши ферменные конструкции, произведенные на данном оборудовании, более качественными, надежными и экономически выгодными по сравнению с другими.
- Каркас ферменной конструкции системы Трасскон
- Система кровельного покрытия Трасскон
- Кровля системы покрытия Трасскон
- Каркас системы Трасскон

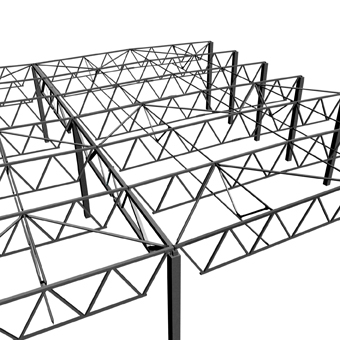

Каркас ферменной конструкции системы Трасскон
- Металлический каркас фермы состотит из огрунтованных профильных труб (марка стали С345) по ГОСТ 30245-2003. Фермы с параллельными поясами выполнены из профильных труб квадратного и прямоугольного сечений. Раскосы ферм – профильные трубы квадратного сечения.
- Система покрытия "Трасскон" - это готовая унифицированная конструкция перекрытия. Современная технология возведения зданий из металлоконструкций предполагает максимальную степень заводской готовности конструкций.
- Универсальность использования.
- Система покрытия может быть установлена на любой вид колонн (металлические, железобетонные).
- Система кровельного покрытия для одно- и многопролетных зданий на базе ферменных конструкций Трасскон™ из профильных труб спроектирована с учетом многолетнего опыта конструирования и представляет собой каркас перекрытия и конструкцию утепленной кровли.
Система кровельного покрытия Трасскон
– это готовая унифицированная конструкция перекрытия, которая имеет возможность опираться на колонны из различных материалов (металла, железобетона, кирпича). Современная технология возведения зданий из металлоконструкций предполагает максимальную степень заводской готовности конструкций. Ферменные конструкции изготавливаются на заводе Ruukki в Обнинске на высокотехнологичном оборудовании и по своему качеству не имеют аналогов в России и странах ближнего зарубежья.
Контроль качества осуществляется на каждом этапе производства. В настоящее время отработаны системы ферменного покрытия для зданий с пролетами 18 м, 24 м, 30 м, 36 м с уклоном кровли – 2%.
Характеристика системы Трасскон :
- – Пролеты: 18 м, 24 м, 30 м, 36 м.
- – Шаг стропильных ферм – 6 м.
- – Шаг крайних колонн – 6 м.
- – Шаг внутренних колонн для многопролетных зданий: 6 м, 12 м, 18 м.
- – Собственный вес кровли – не более 50 кг/м2.
Расчетные нагрузки системы Трасскон :
- – Снеговая нагрузка: 180 кгс/м2, 240 кгс/м2.
- – Нормативное значение ветровой нагрузки – 60 кгс/м2.
- – Расчетная температура наружного воздуха – до -55° С.
- – Нагрузки от технологического оборудования на кровлю – 20 кгс/м2.
Система кровельного покрытия Трасскон состоит из:
- 1. Стального каркаса на основе модульной ферменной конструкции.
- 2. Кровельного покрытия.

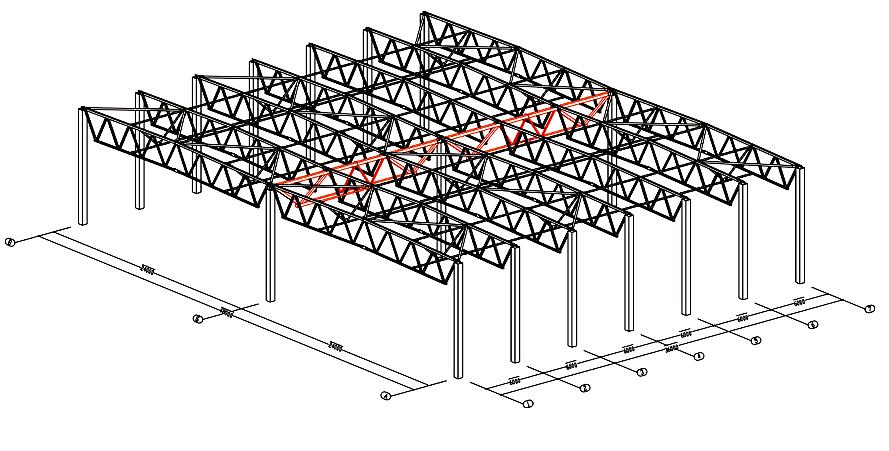

Каркас системы Трасскон
Кровля системы покрытия Трасскон
Конструкция плоской кровли системы кровельного покрытия состоит из несущего основания, пароизоляции, утеплителя и гидроизоляции. В кровле системы ковельного покрытия в качестве несущего основания используется специально разработанный для плоской кровли профилированный лист.
Теплоизоляция укладывается в два слоя. В кровле системы в качестве теплоизоляционного слоя используется минеральная вата. Минеральная вата обладает необходимой прочностью на сжатие, высокой пожароустойчивостью, низкой теплопроводностью, малым водопоглощением, хорошей паропроницаемостью и долговечностью.
В системе кровельного покрытия применяется утеплитель в два слоя: верхний слой делается из более плотного (плотностью 180-200 кг/м3), а нижний слой – из менее плотного утеплителя.
Независимо от того, какой толщины должно быть утепление, верхний слой всегда остается одинаковым (40 мм). При изменении величины теплоизолирующей способности происходит только увеличение толщины нижнего слоя. Благодаря этому квадратный метр кровли, изолированный двухслойной минеральной ватой, будет экономически более выгоден, чем квадратный метр утепления с применением кажущихся дешевыми материалов.
Для устройства верхнего слоя кровли применяется гидроизоляционное рулонное покрытие.
Кровельное покрытие системы Трасскон
- мембранная, плоская, уклон – 2%, состав кровли
- 1. несущий профилированный лист
- 2. пароизолирующий материал
- 3. плита минераловатная теплоизоляционная плотностью 110-130 кг/м3, общей толщиной (по теплотехническому расчету)
- 4. плита минераловатная теплоизоляционная повышенной плотности, толщиной 40 мм
- 5. гидроизолирующий слой темно-серого цвета
