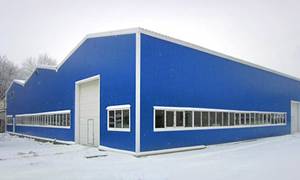

Здание склада из металлоконструкций серии кондор

Основные характеристики зданий Кондор

• Возможные габариты здания: ширина 18 — 60 м, высота 4,8 — 12 м, длина не ограничена
• Снеговая нагрузка — для III и IV снеговых районов строительства
• Ветровое давление — до IV ветрового района
• Расчетная температура — до -40 °С
• Сейсмостойкость — до 8 баллов
• В соответствии с требованиями Федерального Закона № 123-ФЗ «Технический Регламент о требованиях пожарной безопасности» здания системы Кондор® относится к IV степени огнестойкости зданий, сооружений

По конструктивной пожарной опасности здания относится к следующим классам:

• 1. С0, при использовании в качестве ограждения сэндвич-панелей с минераловатным сердечником
• 2. С1, при использовании в качестве ограждения поэлементно собранных конструкций, профилированных листов с утеплителем из фольгированной стекловаты

Каркас и Конструктивные решения

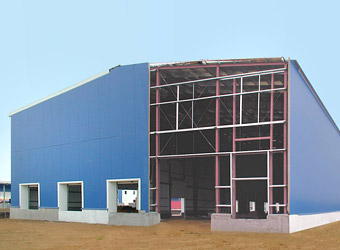

Несущий каркас

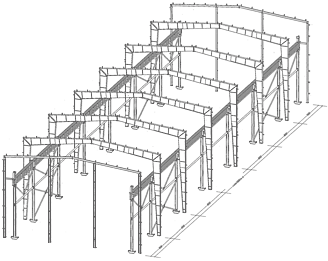

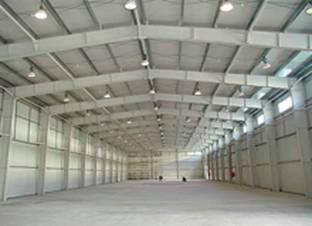

Каркас

• Каркас здания решен в виде ряда стальных однопролетных рам, установленных с шагом 9 м, шаг крайних рам — 7 м.
• Шаг торцевых стоек всех пролетов — 6м.
• Основные рамы состоят из колонн и ригелей переменного сечения, торцевые рамы состоят из стоек фахверка и балок постоянного сечения.
• Прогоны покрытия и стеновые прогоны — из гнутых оцинкованных профилей.
• Все соединения болтовые.
• Фундаменты здания — точечные. Соединение с колоннами — через блоки анкерных болтов. Сопряжение колонн с фундаментами — шарнирное. Элементы несущего каркаса выполняются, как правило, из сварных двутавров переменного по длине сечения, что дает оптимизацию металлоемкости.
• Соединение элементов рам между собой — фланцевое, на высокопрочных болтах с предварительной затяжкой. Жесткость каркаса здания в целом обеспечивается системой гибких вертикальных и горизонтальных связей (устанавливаемых с предварительным натяжением) и распорок.
• По желанию Заказчика здания, поставляемые компанией Ruukki, проектируются и изготавливаются с учетом возможности установки в них кранового оборудования — опорных кран-балок. Все элементы каркаса выполняются с защитным покрытием (грунт ГФ-021 красно-коричневый).
• В комплект поставки входят анкерные болты, металлоконструкции, болты соединения элементов, включая высокопрочные болты — выделить жирным.

Однопролетные здания

Типовая ширина однопролетных зданий: 18, 24, 30 м. Длина любая кратна шагу колонн (минимальная длина 23 м). Типовая высота: 4,8 м (для пролетов 18 и 24 м), 6,0 м, 7,2 м, 8,4 м, 9,6 м, 10,8 м (для пролетов 24 и 30 м), 12 м (для пролетов 24 и 30 м)

Двухпролетные здания

Типовая ширина двухпролетных зданий: 36, 48, 60 м. Длина любая кратна шагу колонн (минимальная длина 23 м). Типовая высота: 6,0 м, 7,2 м, 8,4 м, 9,6 м, 10,8 м, 12 м. Возможна поставка многопролетных зданий.

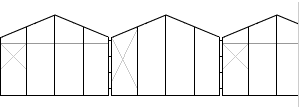

Многопролетные здания

Ширина пролетов здания может быть одинакова (пр.: 18м+18м+18м), или различна (пр.: 24м+18м+24м). Возможно сопряжение двухпролетных объектов (пр.: 36м+36м). Пролеты должны быть одной высоты. В комплект поставки входят элементы системы водоотвода кровли. Объект может быть укомплектован продольными перегородками (по желанию заказчика). Стандартные узлы позволяют наращивать размеры уже построенных объектов.

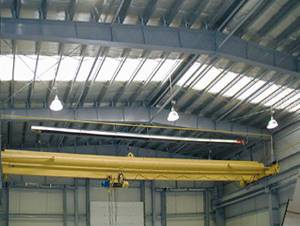

Здания с возможностью установки кранового оборудования

Здания с возможностью установки кранового оборудования: подкрановая балка опорного типа крепится на колонну, рама воспринимает все необходимые нагрузки. Проектом предусмотрена установка двух кранов грузоподъемностью до 10 тонн. Возможна поставка двухпролетных крановых зданий под единой двухскатной кровлей.

Кровля и стены

Серийные здания Кондор® имеют несколько вариантов комплектации ограждающими конструкциями

Комплектация Люкс

Сборка на основе стеновых и кровельных сэндвич-панелей (системы «Венталл»).

Стены

Сборка из стеновых сэндвич-панелей (системы «Венталл»)

Стены здания выполняются из трехслойных структурных сэндвич-панелей с сердечником из конструкционной минеральной ваты. Наружная и внутренняя обшивка панелей — оцинкованная и окрашенная листовая сталь. Крепление панелей к прогонам стен обеспечивается самонарезающими винтами с герметизирующей шайбой из ЕРРМ. Ограждающие конструкции стен включают в себя также угловые нащельники, нижние и верхние сливы, элементы обрамления воротных, дверных и оконных проемов.

Кровля

Сборка из кровельных сэндвич-панелей (системы «Венталл»).

Ограждающие конструкции кровельного покрытия выполняются из структурных трехслойных кровельных сэндвич-панелей с сердечником из конструкционной минеральной ваты. Наружная и внутренняя обшивка панелей — оцинкованная и окрашенная листовая сталь. Крепление панелей между собой производится «внахлест». Крепление кровельных панелей к прогонам каркаса здания выполняется посредством самонарезающих винтов с герметизирующей шайбой из EPDM. Система кровельного покрытия, помимо выше приведенных элементов, комплектуется коньками, водосливными системами, а также нащельниками фронтонов и торцов здания. Указанные элементы изготавливаются из оцинкованного окрашенного стального листа. Установка этих элементов производится при помощи самонарезающих винтов. Все элементы покрытия имеют соответствующую спецификационную марку

Комплектация Стандарт

«Стандарт»

Полистовой вариант сборки кровли (наружный профлист — утеплитель — внутренний профлист). Сборка стен на основе стеновых сэндвич-панелей

Стены

Сборка из стеновых сэндвич-панелей (системы «Венталл»)

Стены здания выполняются из трехслойных структурных сэндвич-панелей с сердечником из конструкционной минеральной ваты. Наружная и внутренняя обшивка панелей — оцинкованная и окрашенная листовая сталь. Крепление панелей к прогонам стен обеспечивается самонарезающими винтами с герметизирующей шайбой из ЕРРМ. Ограждающие конструкции стен включают в себя также угловые нащельники, нижние и верхние сливы, элементы обрамления воротных, дверных и оконных проемов.

Кровля

Сборка из профнастила.

Устройство кровли организуется следующим образом. По прогонам кровли на самонарезающих винтах устанавливается нижний профилированный лист ВН-18. Одновременно к прогонам кровли производится закрепление Z-профиля высотой, соответствующей толщине утеплителя, обеспечивающего объем для последующей укладки утеплителя. После укладки утеплителя на нижнюю обшивку производится установка и закрепление к Z-профилю верхнего профилированного листа ВН-45. Закрепление производится на верхнем гребне профлиста самонарезными винтами.

Дополнительные комплектующие

Окна

Стандартное решение — ПВХ-профиль, глухие, однокамерный стеклопакет. Высота окон 1,2 м.

Возможна следующая комплектация окон в зданиях Кондор®:

— единичные размерами 1,2×1,2 (h) м или ленточные;

— глухие/поворотные/откидные/поворотно-откидные;

— 1-камерный или 2-х камерный стеклопакет (в зависимости от назначения здания и региона строительства);

— отметки низа окон фиксированы.

Двери

Стандартное решение — металлические (одностворчатые размерами 0,9×2,0 (h) м, двухстворчатые размерами 1,5×2,0 (h) м). Возможна поставка дверей необходимого размера.

Ворота

Подъемные секционные. Стандартные размеры ворот: 3,0×3,0 (h) м, 3,6×3,6 (h) м, 4,0×4,5 (h) м.

— Механизм открывания (электропривод, ручной цепной привод).

— Наличие калитки/окна.

Возможна поставка ворот требуемого размера.

Если заказчику не требуется поставка систем заполнения проемов (окон, ворот, дверей), возможна поставка комплектующих проемов для данных элементов.

Светопрозрачные участки кровли

Альтернативный вариант остекления — светопрозрачные участки кровли. Два конструктивных решения, обеспечивающих герметичность кровельного покрытия: от конька до свеса кровли и вдоль конька здания. Состоит: из фибролиста, повторяющего форму наружной обшивки кровли и поликарбоната (в зависимости от комплектации объекта для утепленного и холодного вариантов обшивки).

Площадь светопрозрачных участков в утепленных зданиях не должна превышать 10% площади пола.

Междуэтажное перекрытие антресоли

Каркас междуэтажного перекрытия проектируется на собственных опорах без опоры на каркас здания серии Кондор®. При проектировании может быть заложено перекрытие из:

— пустотелых железобетонных плит.

— монолитного железобетона по несъемной опалубке из профлиста.

(Плиты и железобетон в комплект поставки не входят). Можем поставить несущий профилированный лист для организации перекрытия по несъемной опалубке.

В зависимости от назначения антресоли (офис, склад) будет заложены балки каркаса перекрытия с оптимальным шагом колонн.

Перегородки

Продольные и поперечные из сэндвич-панелей

Производство и монтаж

Кондор® — здание,производящееся серийно!

Серийность конструкций Кондор®, типизация отдельных элементов и высокая автоматизация работы позволяют запускать здание в производство без привлечения конструкторского отдела. Отсутствие стадии проектирования приводит к тому, что срок производства сокращается до 1,5-2-месяцев.

Комплект зданий серии Кондор® включает в себя элементы разных производственных этапов: сварная балка переменного сечения, балки постоянного сечения, оцинкованный гнутый профиль, сэндвич-панели, профилированный настил и пр. На каждом производственном этапе используется самое современное оборудование, позволяющее повысить скорость и качество монтажа конструкций.

Полная заводская готовность элементов каркаса нейтрализует зависимость от квалификации сварщиков на строительной площадке и соблюдения жестких требований к режимам сварки. В первые дни запуска объекта в производство Заказчик может получить задание на фундаменты (для начала проведения фундаментных работ), Техническую документацию на конструкции и Спецификацию (перечень элементов и материалов, входящих в состав комплекта). Каждому элементу в Спецификации присвоен свой номер (позиция), тот же номер отражен в Технической документации и на самой детали при отгрузке. Точное совпадение позиций облегчает приемку доставленной продукции.
