Проект котельной котельной из сэндвич панелей 15х24х6,0м

Комплект проекта для сборки здания котельной из сэндвич панелей размерами 15х24х6,0м

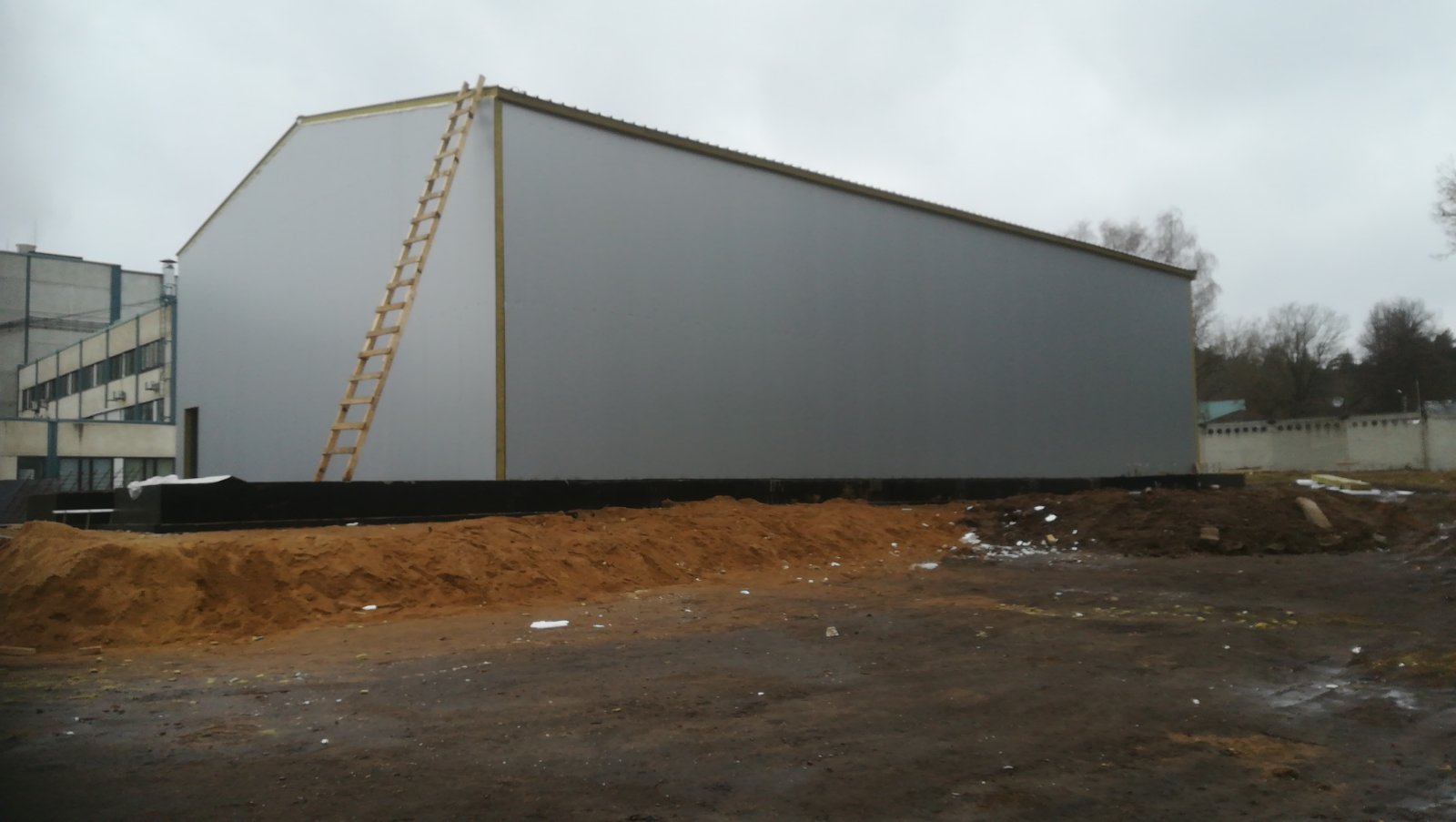

Размер здания котельной из сэндвич панелей 15х33х4,2м

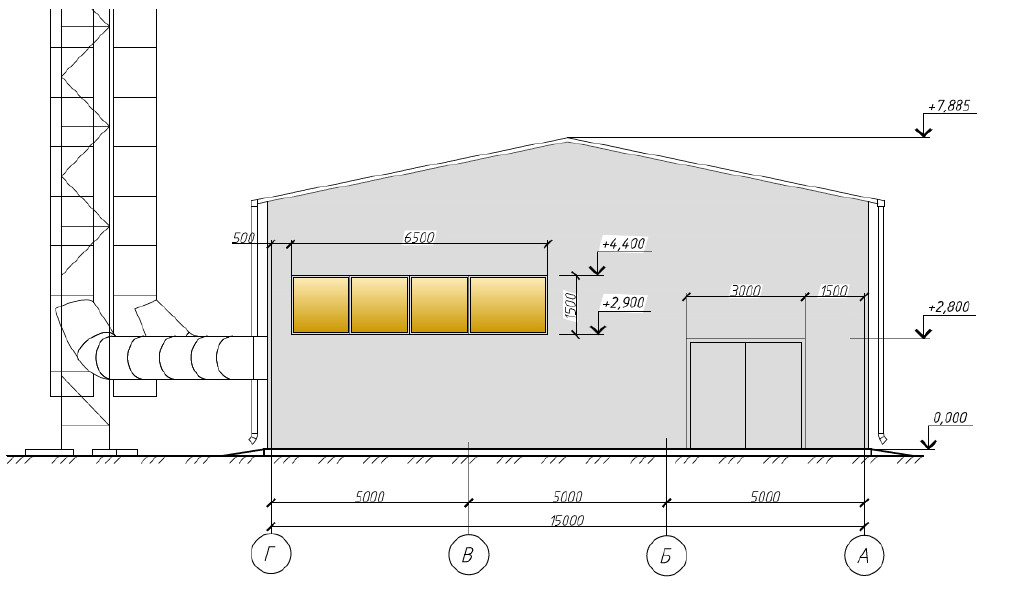

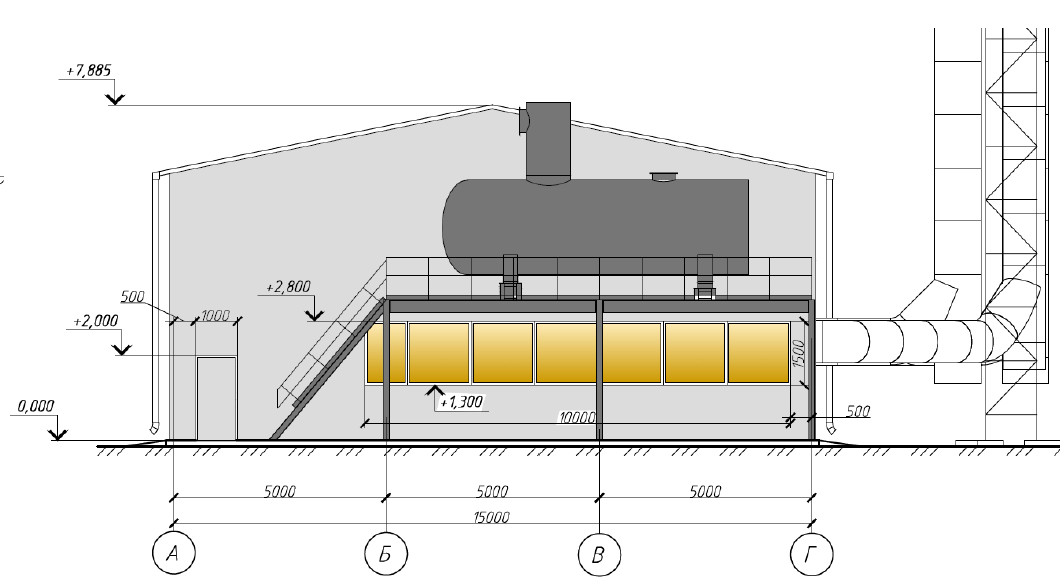

Здесь готовый проект котельной из металлоконструкций с облицовкой стен сэндвич панелями

Стоимость строительства котельной из сэндвияч панелей размерами 15х24х6,0 м

№ п/п	Наименование	Сумма, руб
1.	Металлоконструкции каркаса 15Х24Х6.0 (h)м	2 520 000
	Каркас здания металлический оцинкованный + прогонная система
2.	Кровельное ограждение (кровля двухскатная,Уклон кровли 20 %
	Наружная обшивка – сэндвич панель 150 мм,комплект	1 600 000
3.	Стеновое ограждение (высота цоколя – 0,0 м)
	Наружная обшивка – сэндвич панель 150 мм, комплект	2 000 000
4.	Крепёж сэндвич панелей и доборных элементов	140 000
5.	Доборные элементы	200 000
5.	Итого базовый комплект здания	6 460 000
6.	Дополнительная комплектация
7	Профиль для формироваия проёмов окон и дверей по проекту	200 000
8	Окна ПВХ Цвет RAL 9016, белый. Заполнение – стекло 4М1	360 000
9	Водосток организованный	150 000
10	Транспорт	180 000
11	Итого комплект здания	7 350 000
12	Монтаж каркаса здания	800 000
13	Монтаж сэндвич панелей	900 000
14	Монтаж водостока	100 000
15	Монтаж окон, нащельников здания и окон согласно АР проекта	170 000
16	Услуги автокрана, автовышки	480 000
18	Итого монтажные услуги	2 450 000
19	Итого здание	9 800 000

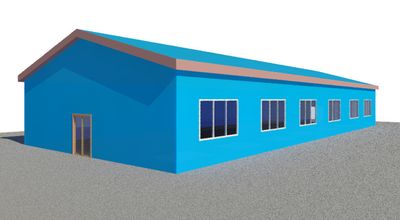

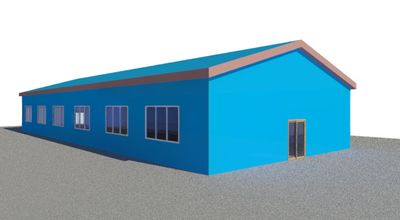

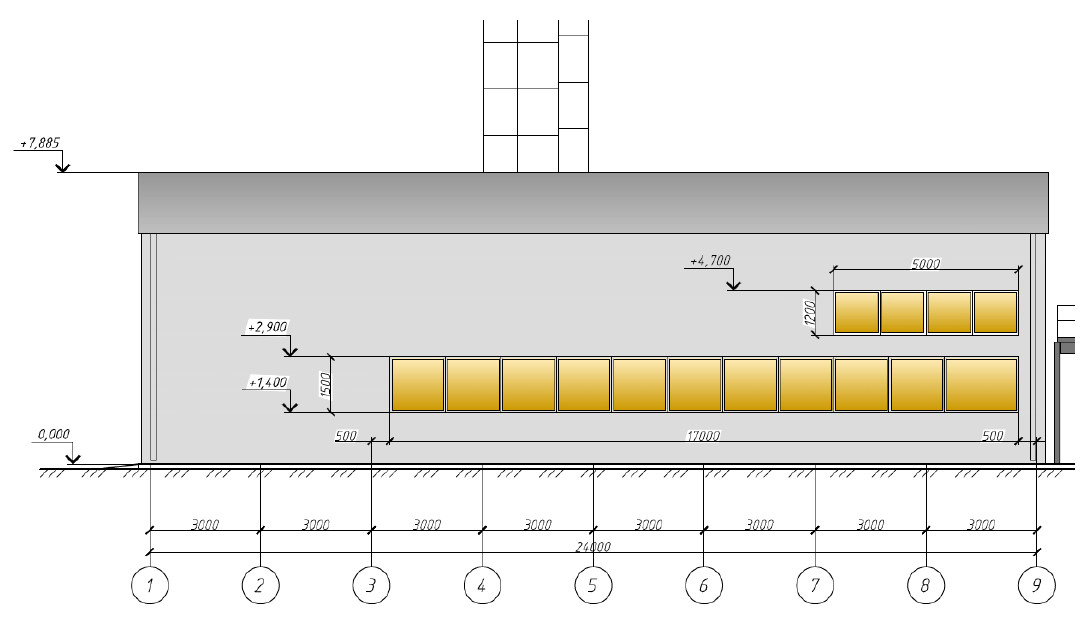

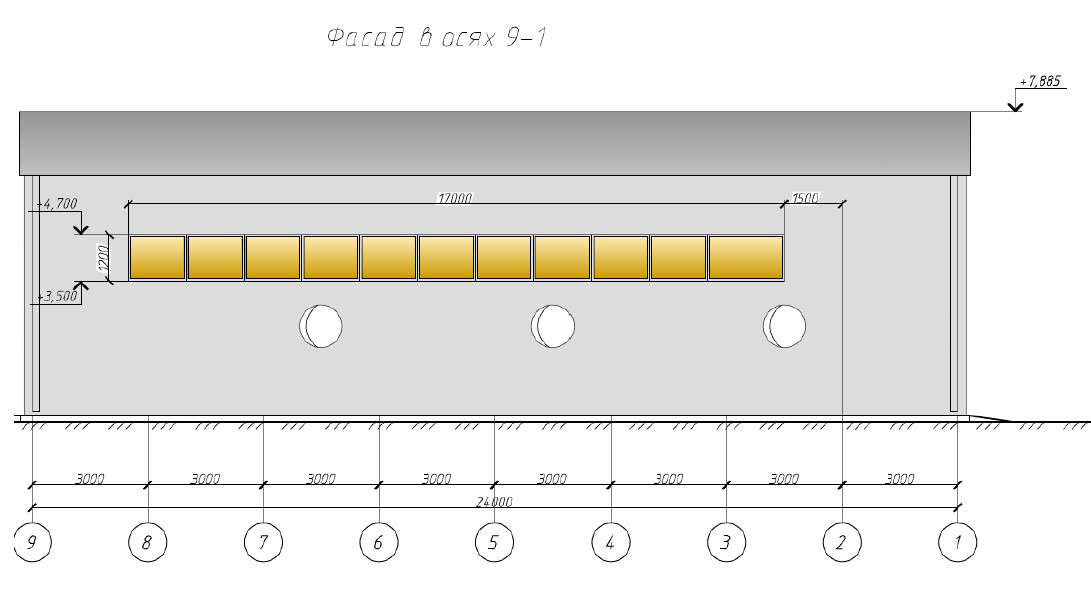

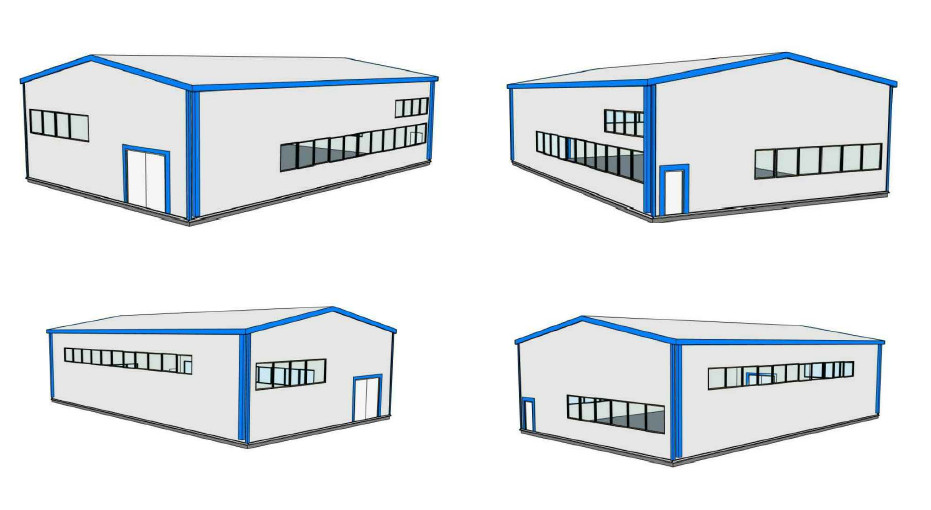

Эскизная модель здания котельной

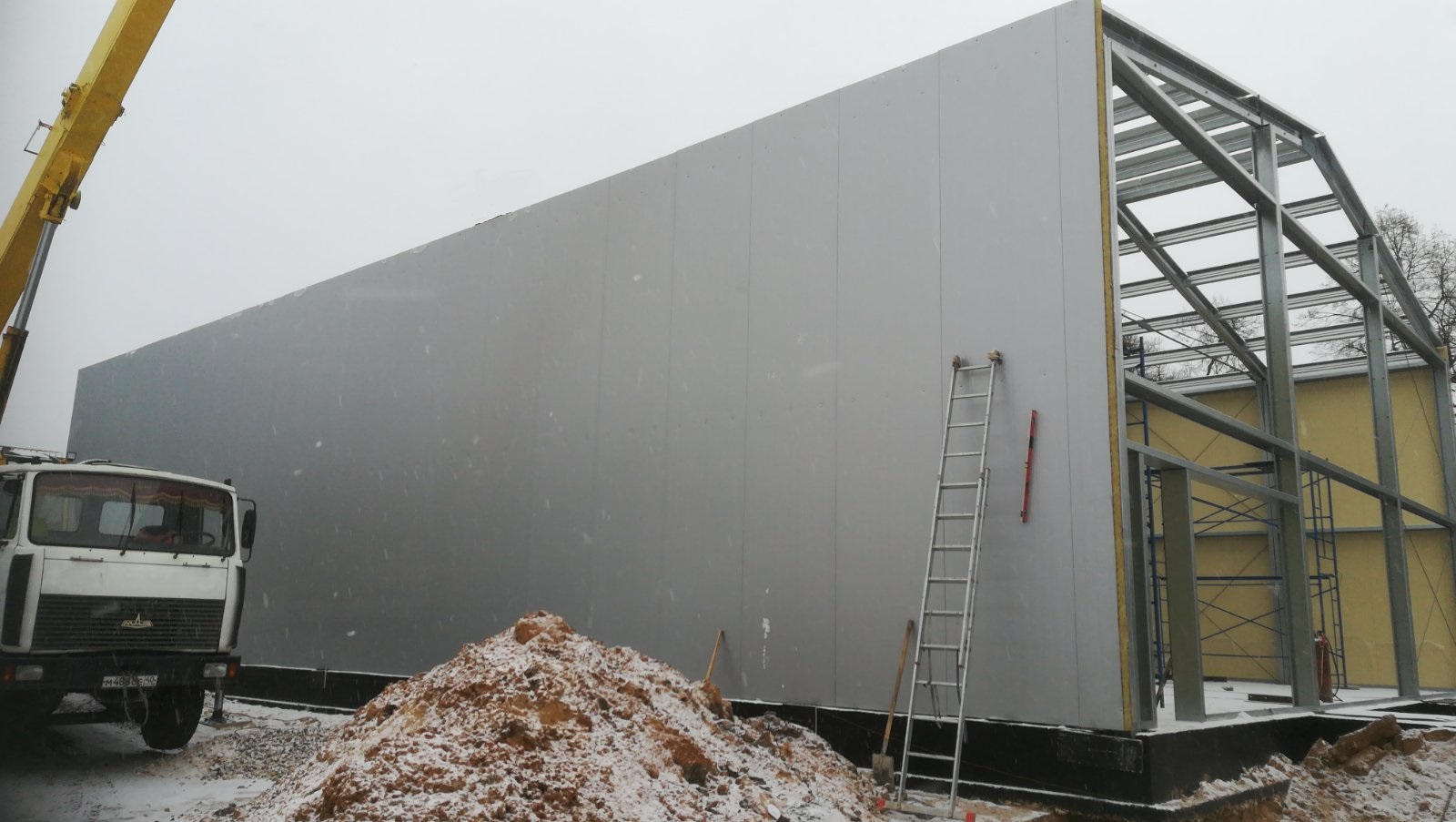

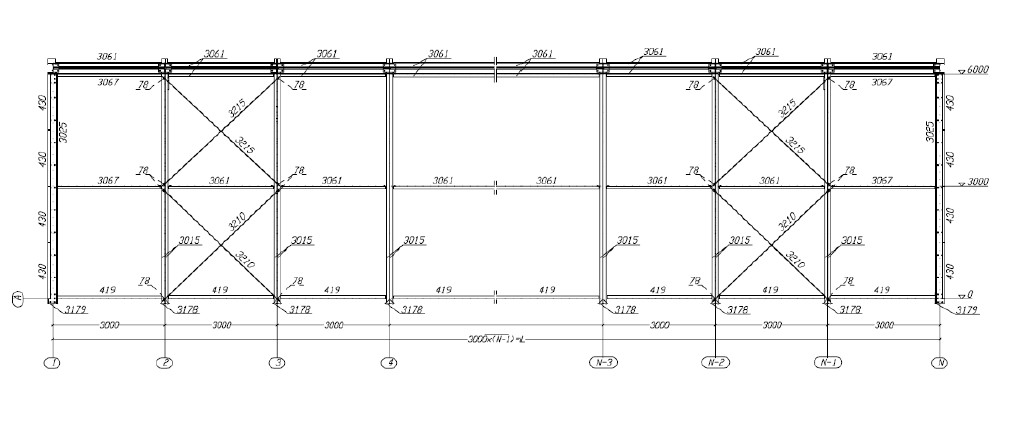

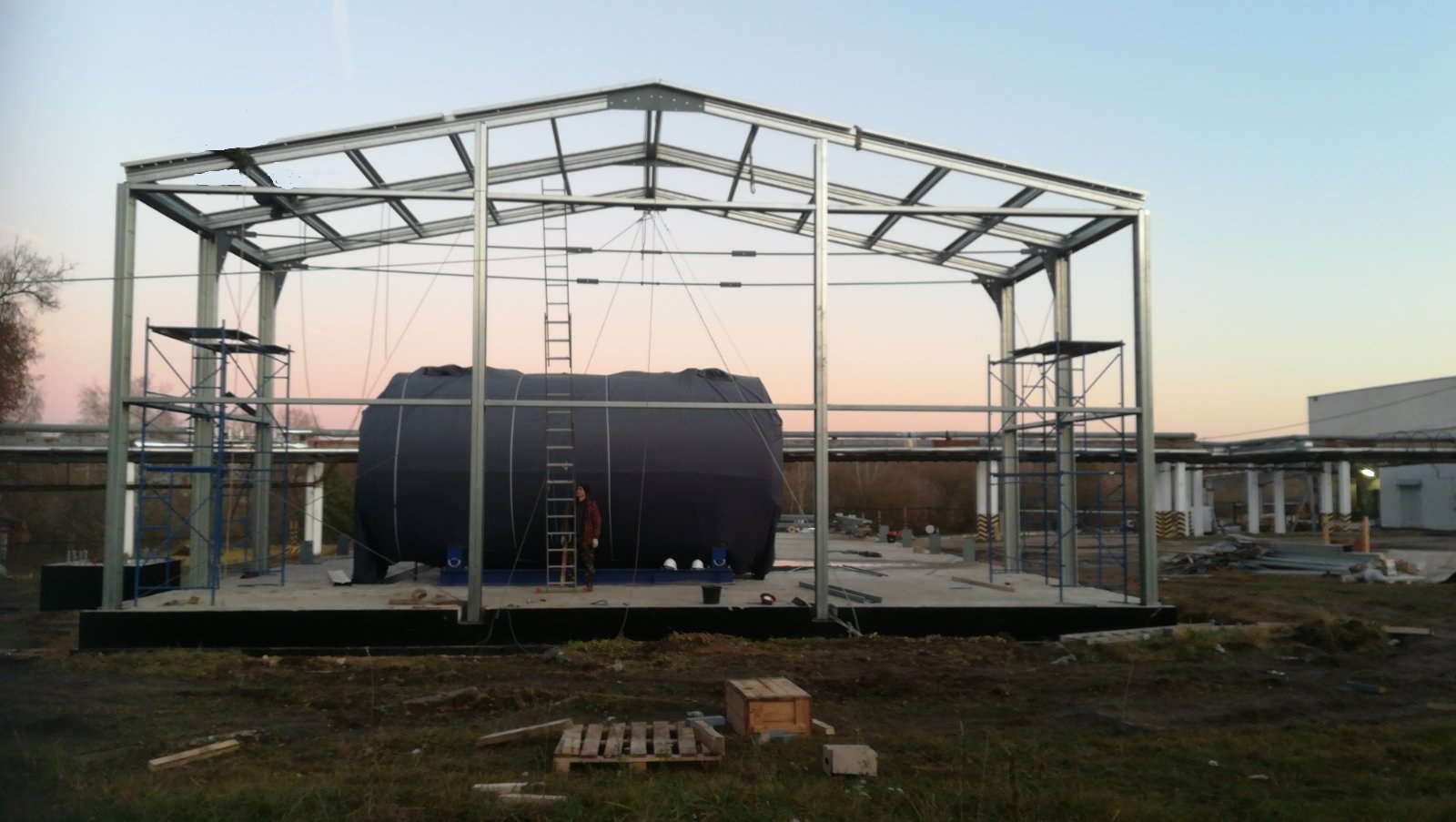

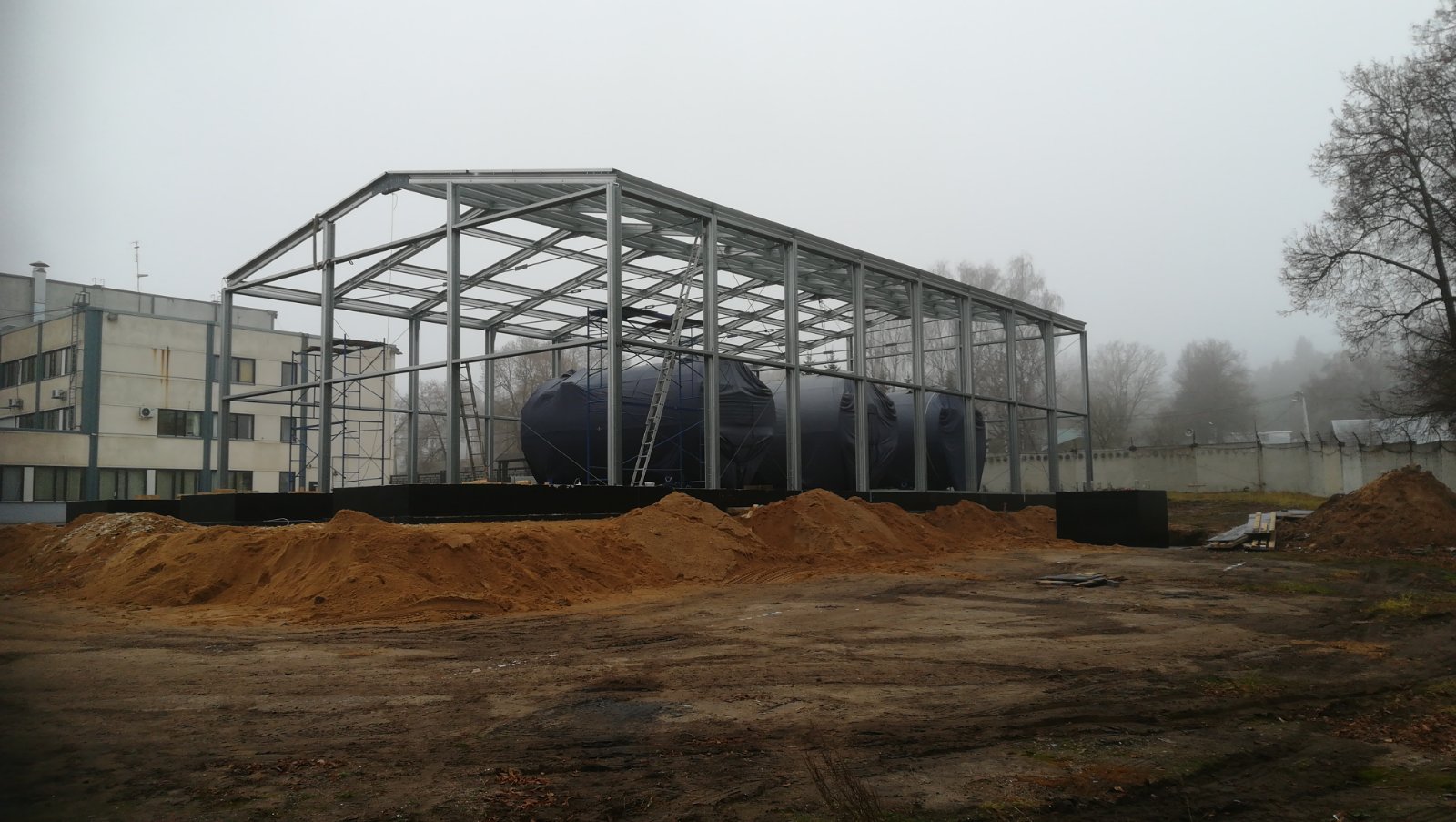

Каркас

Каркас металлический состоит из Σ-образных и С-образных оцинкованных профилей (Сталь марки С275). Толщина металла 2 мм. Соединения элементов каркаса обеспечивают-ся унифицированными узлами крепления. В качестве крепежа применяются оцинкованные болты и саморезы. Жесткость каркаса здания в целом обеспечивается системой распорок, вертикальных и горизонтальных гибких связей. Стеновые и кровельные прогоны выполнены из холодногнутых С-профилей, изготовленных из оцинкованной стали. Соединение прогонов к каркасным элементам – болтовое. Фундаменты здания – точечные. В комплект поставки входят анкера, элементы рам, саморезы и болты соединения элементов рам.

Кровля скатная, сборка на основе кровельных панелей

Кровля зданий металлическая, двухскатная.

Ограждающие конструкции кровельного покрытия предлагается выполнить из структурных трех-слойных кровельных панелей с сердечником из конструкционной минеральной базальтовой ваты.

Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окра-сочное покрытие полиэстер) листовая сталь, I класс цинкования - 275 г/кв.м.

Крепление кровельных панелей к прогонам кровли осуществляется при помощи оцинкованных са-монарезающихся винтов. Соединение панелей между собой производится в замок, при этом верхняя об-шивка панели крепится внахлест по гофру

Система кровельного покрытия комплектуется коньками, а также нащельниками по периметру зда-ния. Указанные элементы изготавливаются из оцинкованного и окрашенного стального листа на листо-гибочных машинах. Установка этих элементов производится при помощи самонарезающих винтов

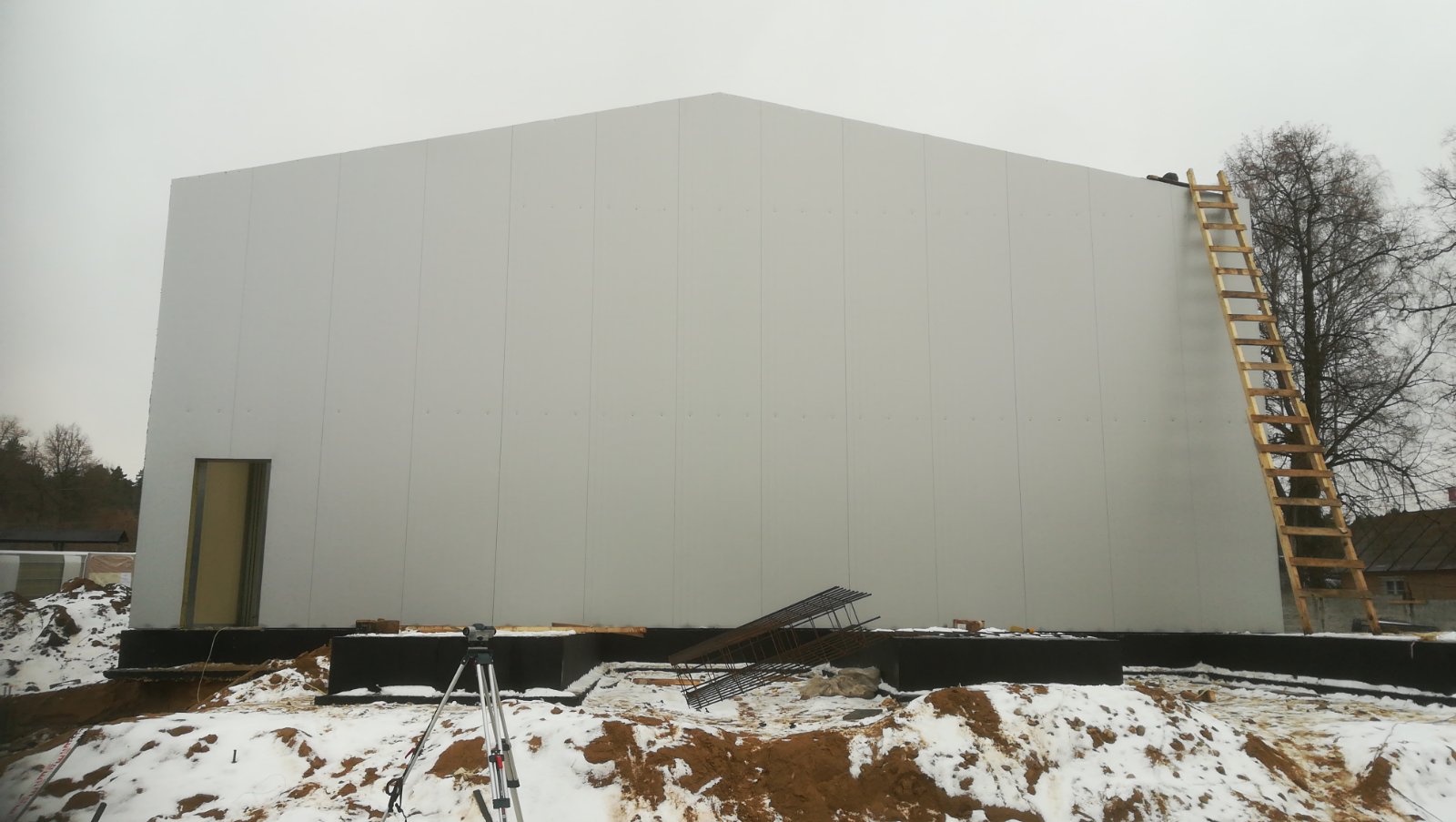

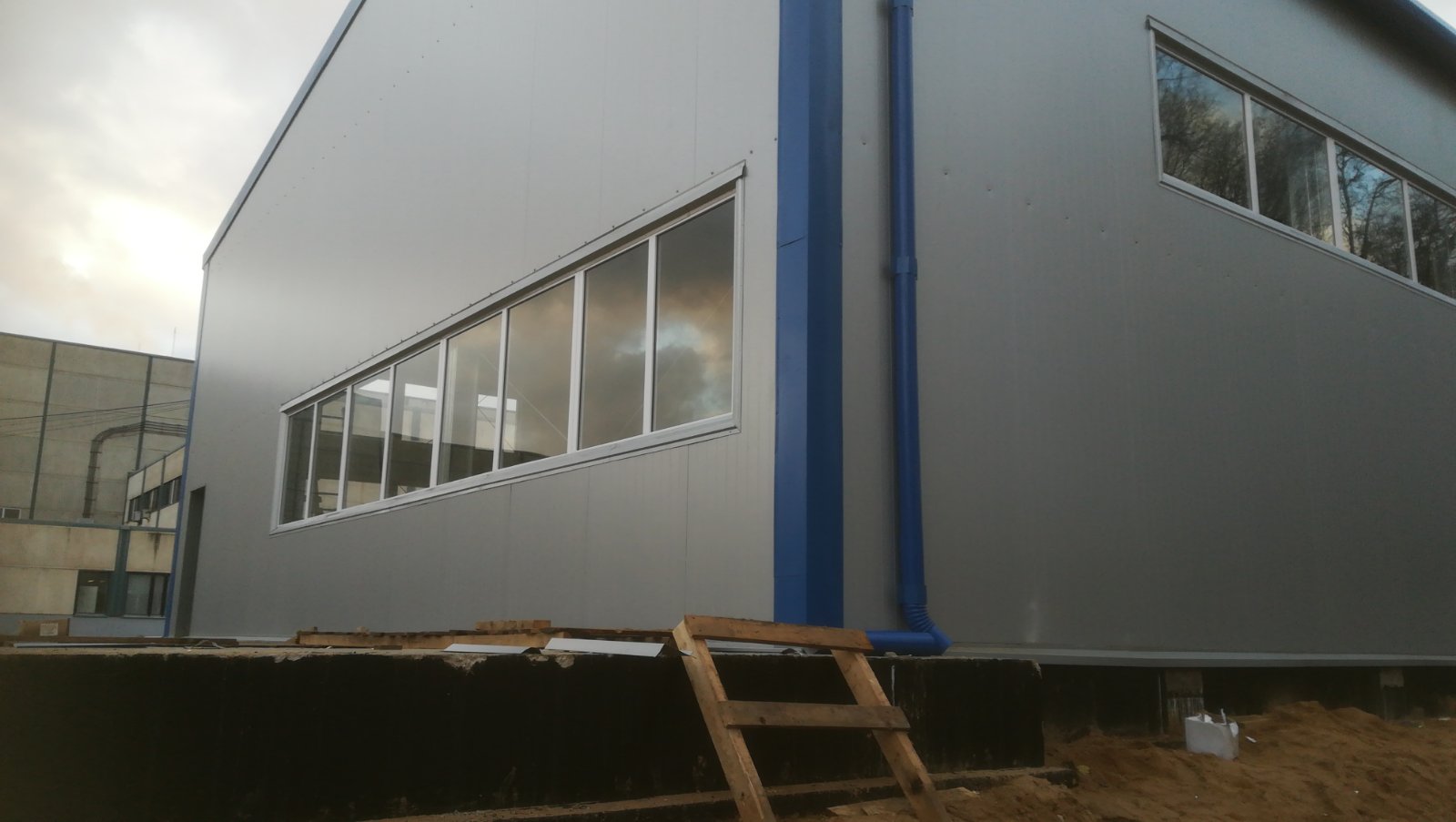

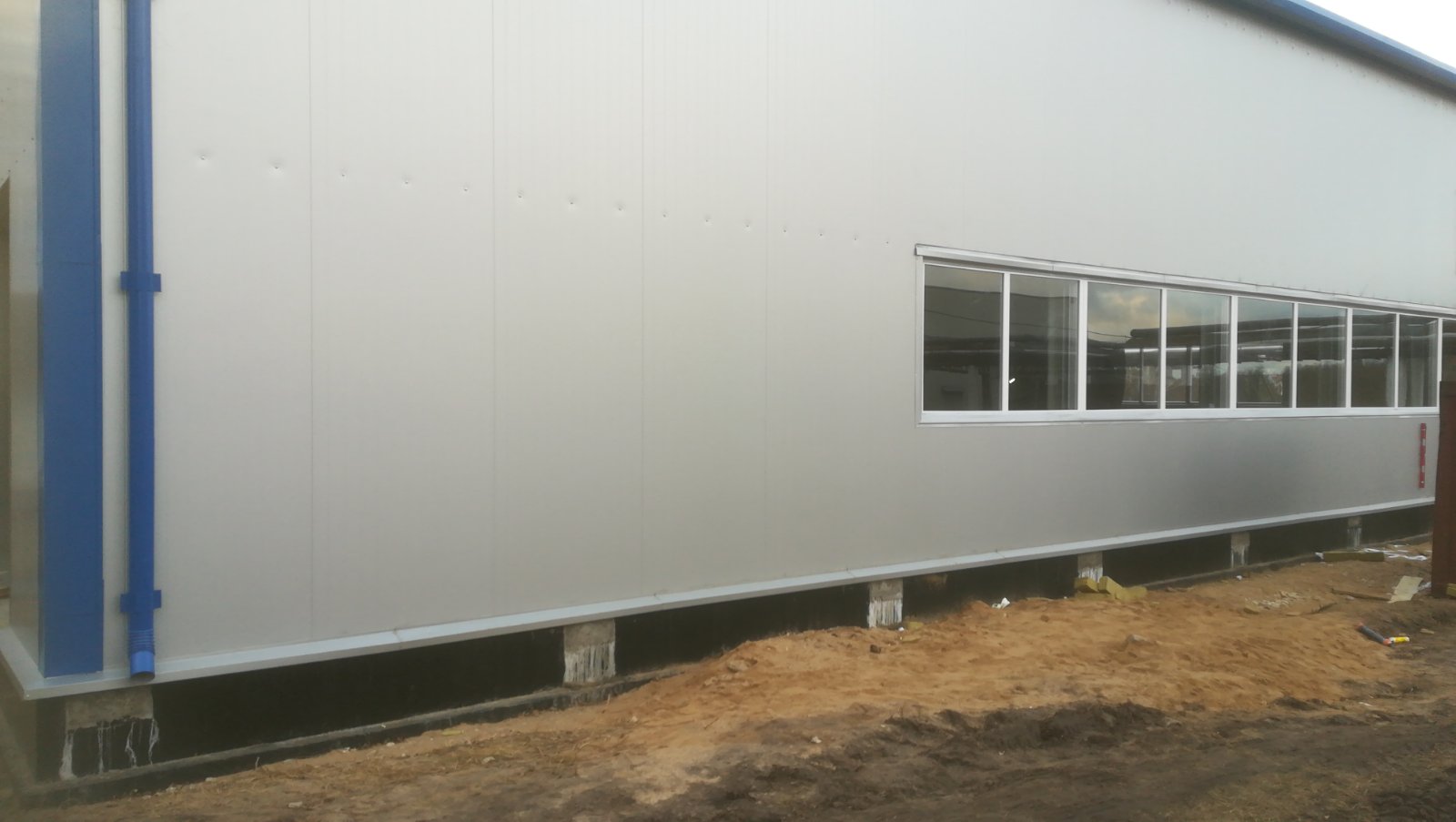

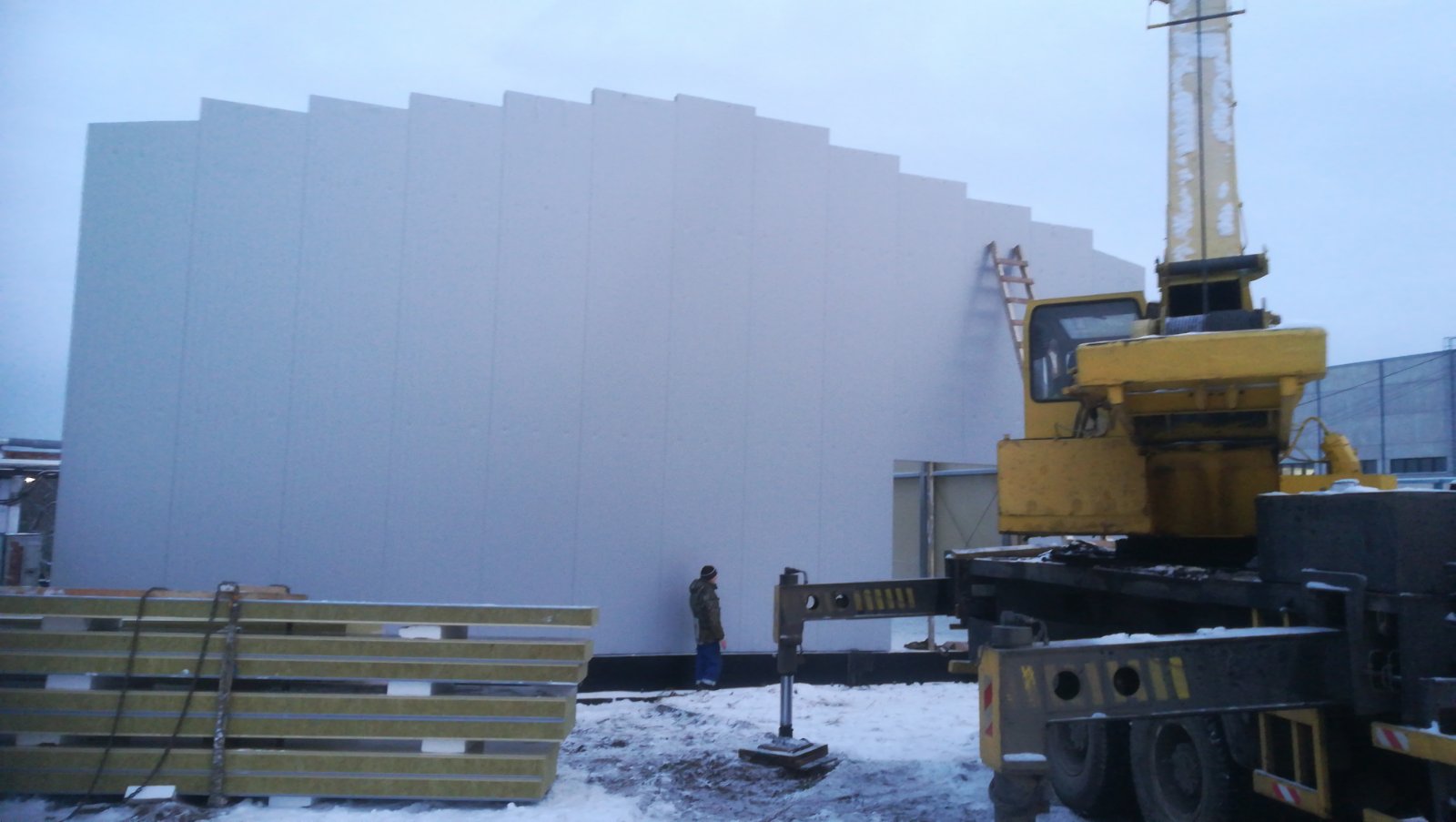

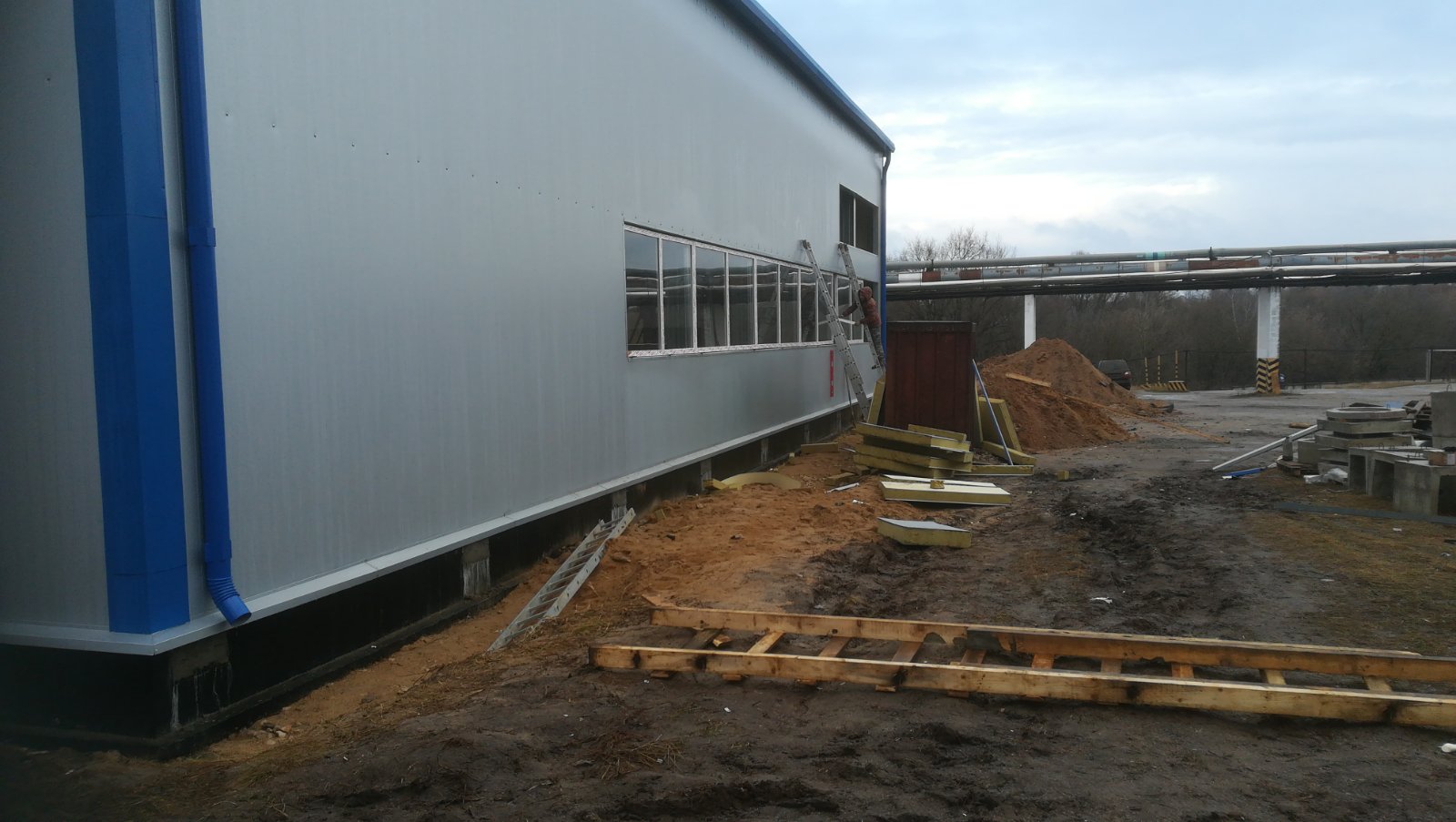

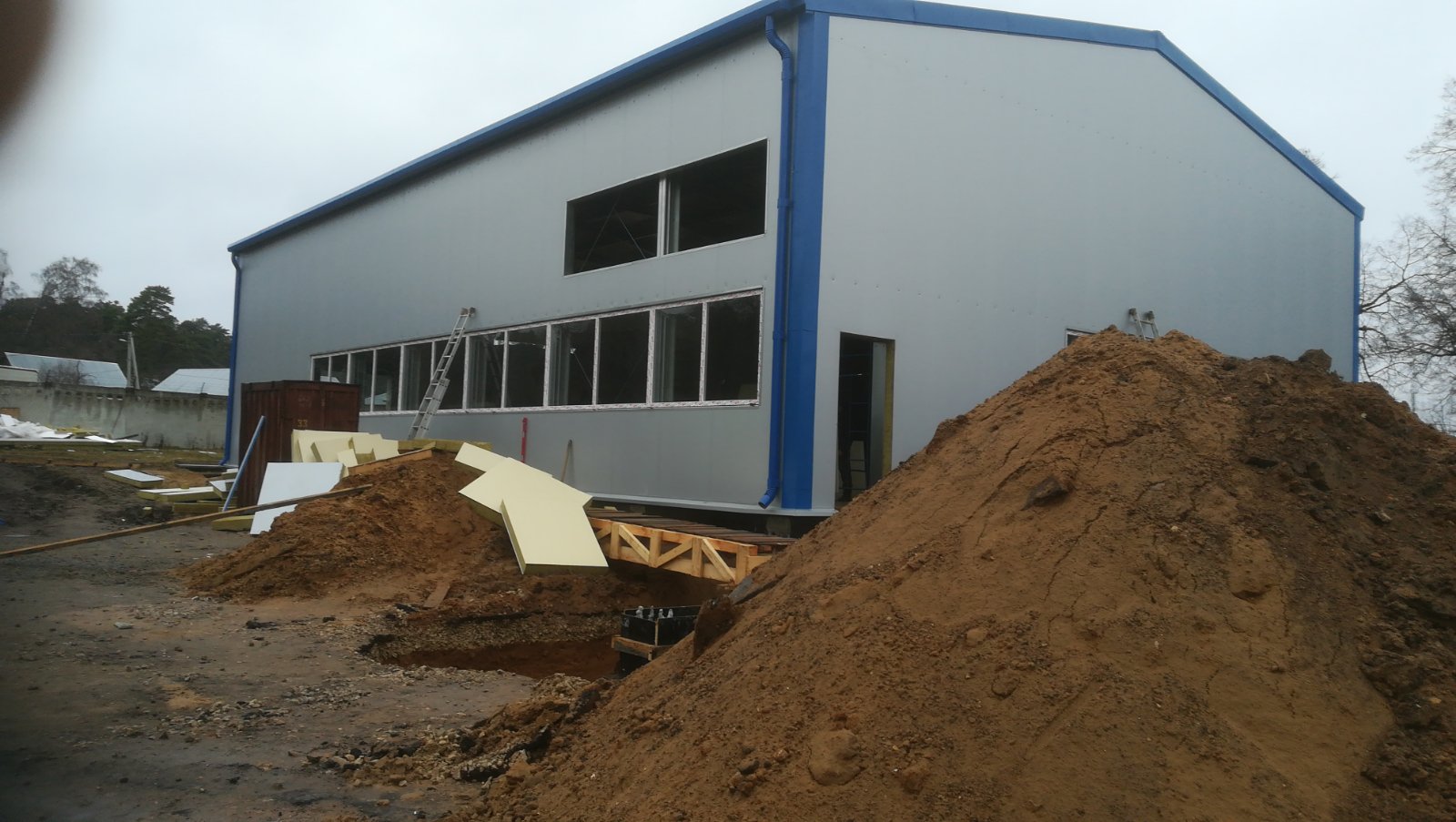

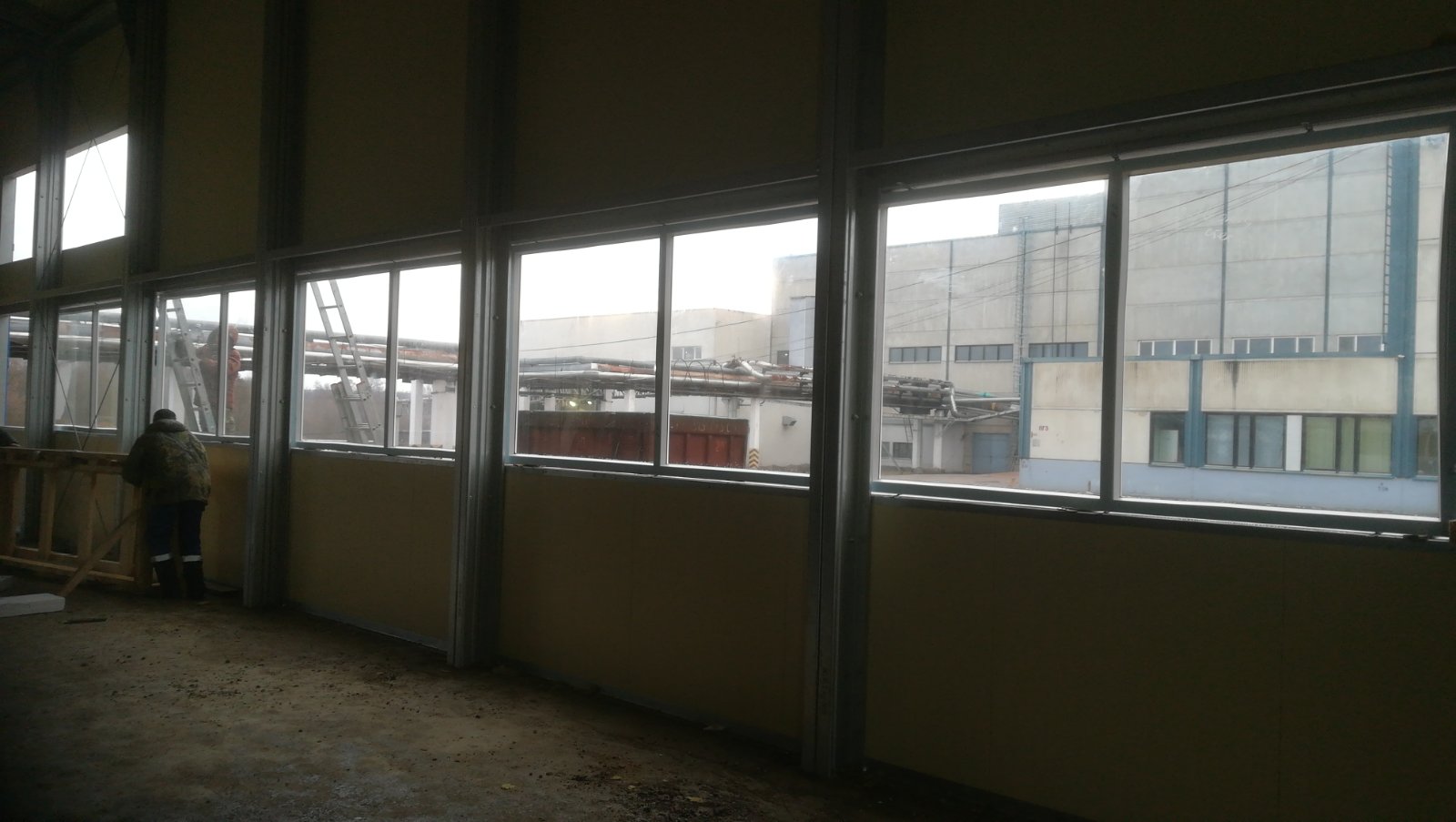

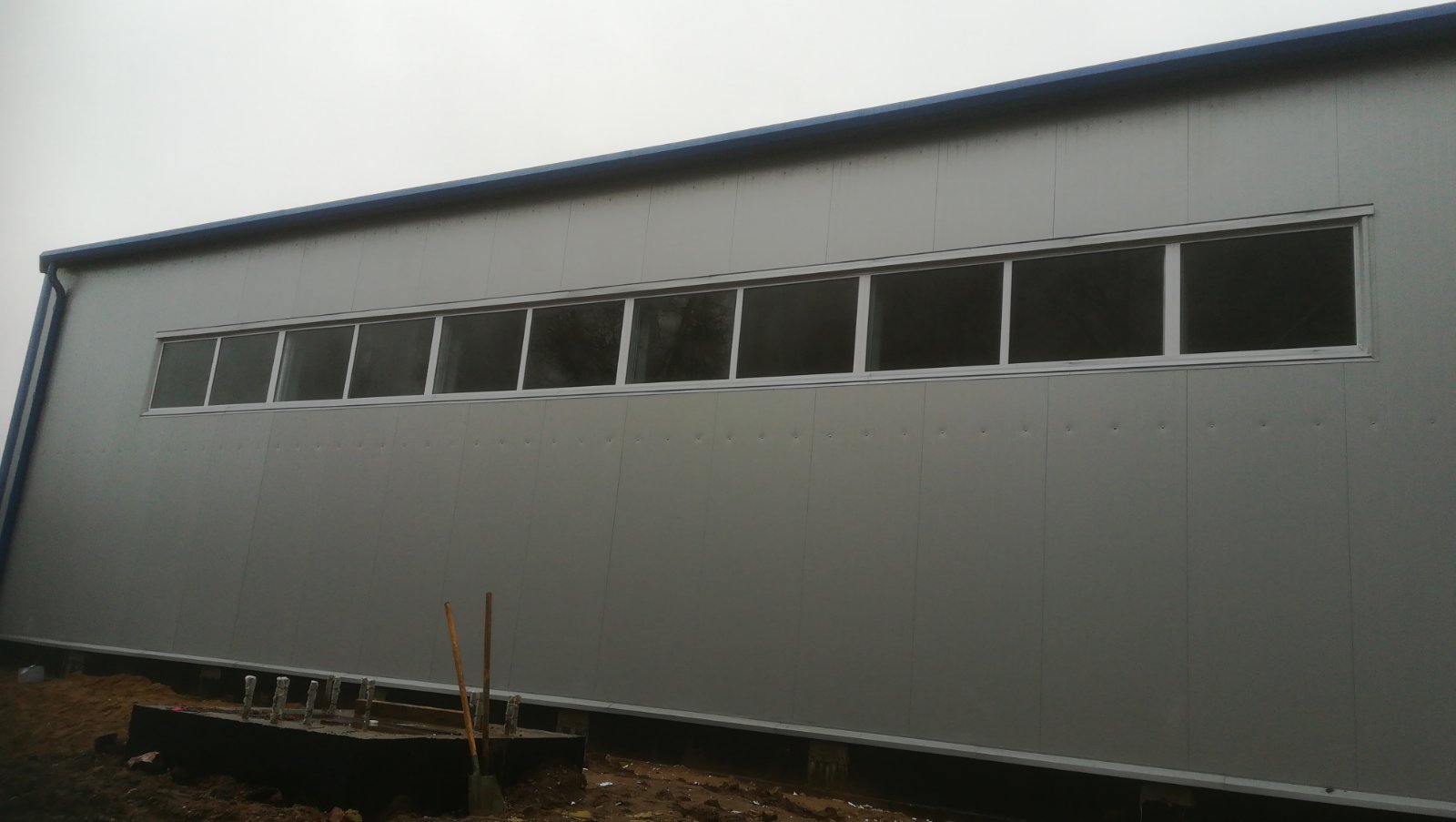

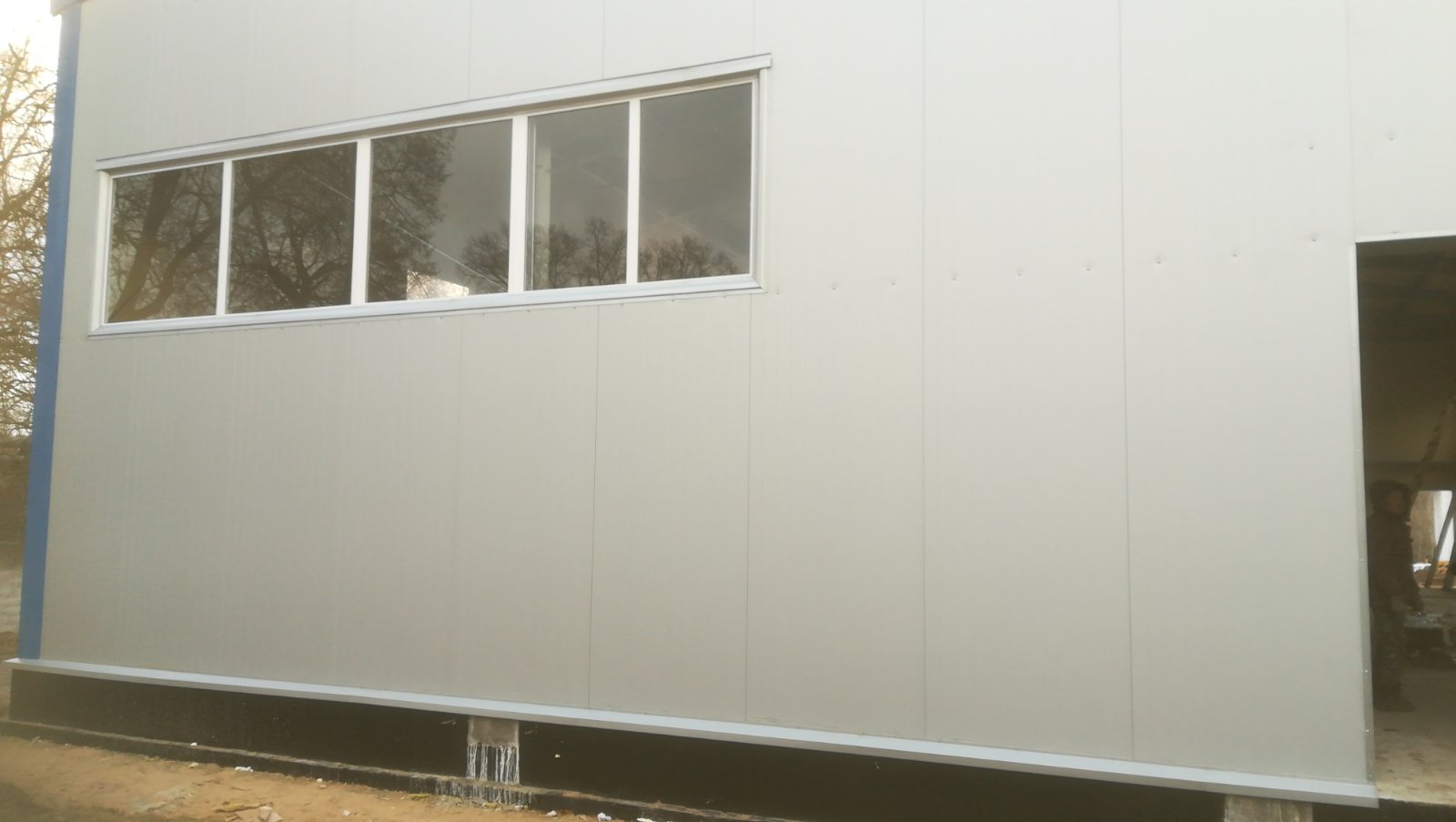

Стены, сборка на основе стеновых панелей

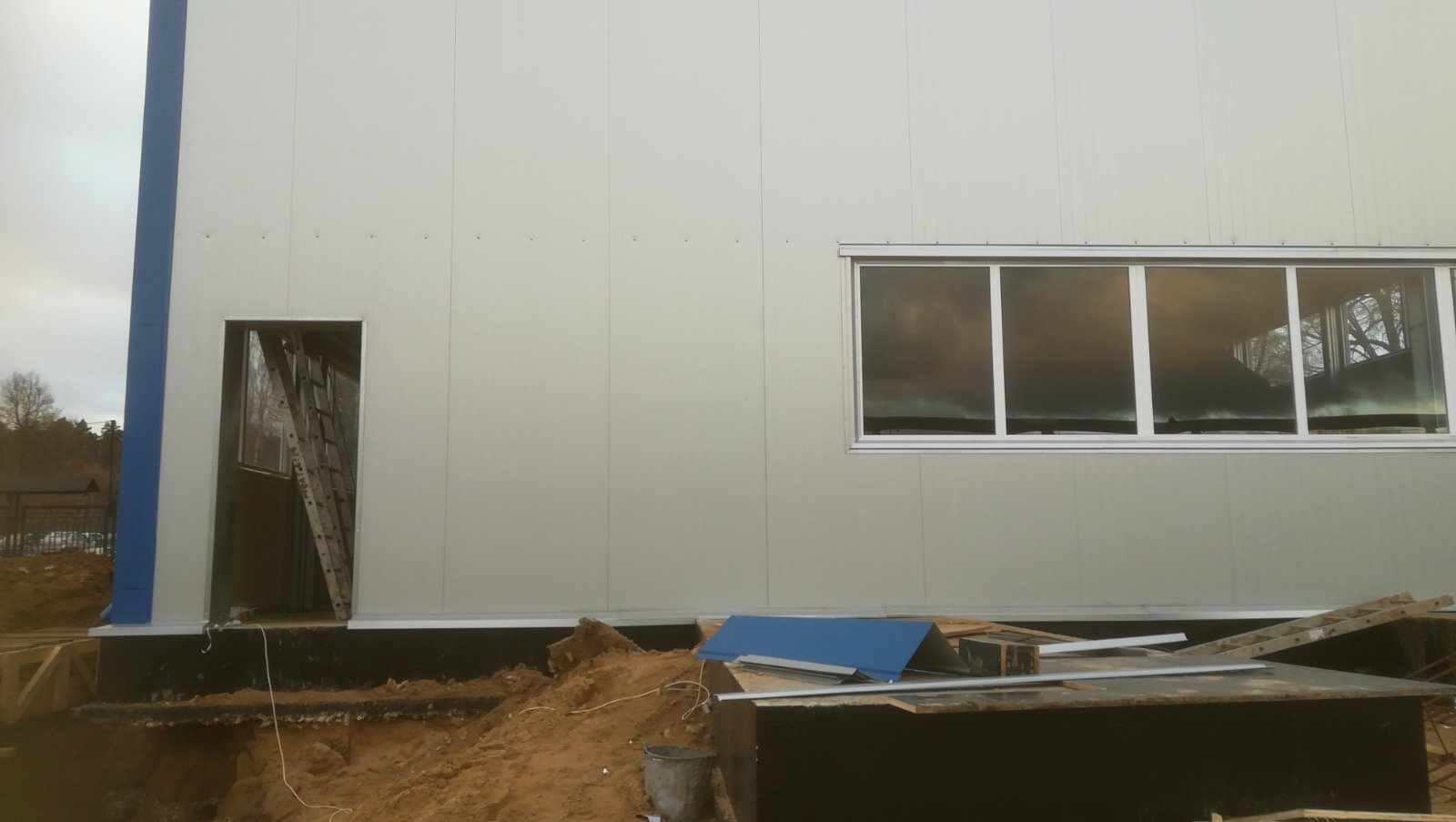

Стены здания выполнены из трехслойных структурных панелей с сердечником из конструкционной минеральной базальтовой ваты.

Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окрасочное покрытие полиэстер) листовая сталь толщиной 0,6 мм, I класс цинкования - 275 г/кв.м.

Соединение панелей к металлическим прогонам стен обеспечивается оцинкованными самонарезающими винтами.

Ограждающие конструкции стен включают в себя также угловые нащельники, нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания.
