Стоимость комплекта для сборки типового магазина из сэндвич панелей рамерами 18х36х3,6м
Для расчета цены комплета здания из сэндвич панелей заполнить форму заявки и выслать в наш адрес
Отредактируйте комплектацию под ваши запросы
ИНТЕРРОСТ тел (831)461-9170
Адрес: 603093 г.Нижний Новгород, ул.Родионова, д. 23, офис 202
interrostnn@yandex.ru
|| https://bvznn.ru

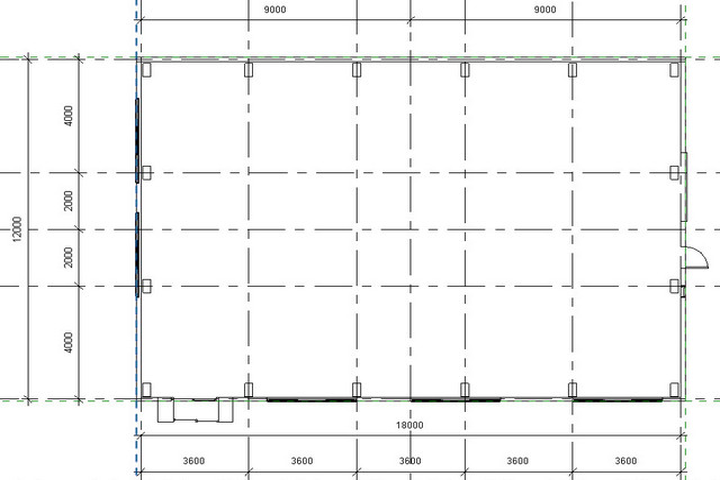

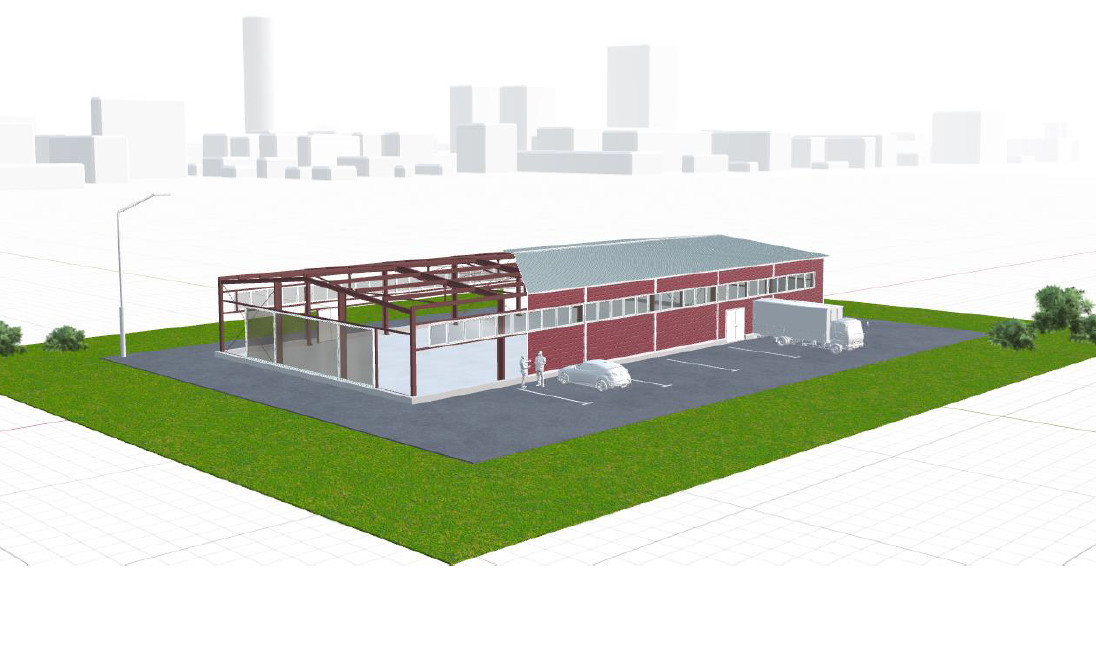

Проект типового магазина из сэндвич панелей
Комплект для сборки типового магазина из сэндвич панелей

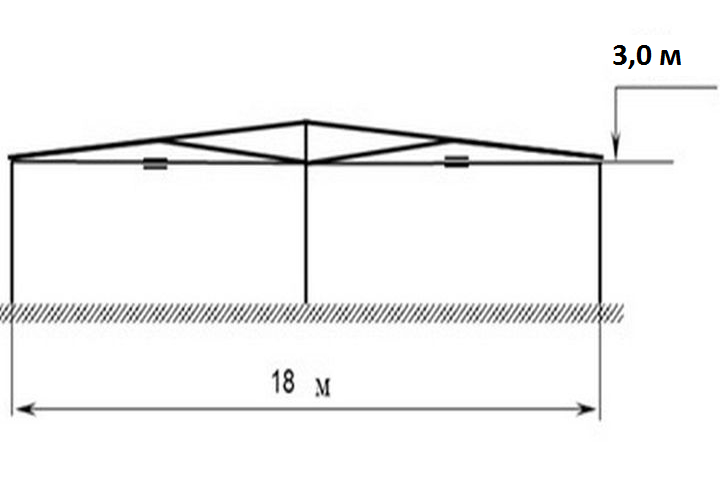

Каркас из черного металла на болтовых соединениях, производится по серийному проекту с пролетом 18м, шаг колонн 6,0м
Размер типового магазина серийного здания из сэндвич панелей 18,0х36х3,6м
| № п/п | Наименование | Сумма , руб |
| 1. | Металлокаркас серии ESBox, Р4-1, огрунтованный с проемами по проекту , разработка чертежей марки КМ, КМД; антикоррозийная обработка конструкций грунтом марки ГФ-021;метизы для сборки каркаса, проемы под окна , двери | 4 400 000 |
| 2. | Кровельное ограждение (кровля двускатная, слив неорганизованный). Уклон кровли 10 % | 2 800 000 |
| Наружная обшивка – сэндвич панель 180 мм | ||
| 3. | Стеновое ограждение (высота цоколя – 0,0 м) | 1900000 |
| Наружная обшивка – сэндвич панель 150 мм | ||
| 4. | Крепёж, доборные элементы, анкера | 300000 |
| 5. | Итого базовый комплект здания | 9 400 000 |
| 6 | Дополнительная комплектация | |
| 7 | Витражное остекление РАЛ9016 36м2 | 2 000 000 |
| Окно ПВХ Lx1200(h) мм глухое однокамерный 68,0 пм Дверь металлическая утепленная 1600x2100(h) -3 | ||
| 8 | Транспорт | |
| 9 | Итого комплект здания | 11 400 000 |
| 10 | Монтаж | 5 600 000 |
| 13 | Итого здание | 17 000 000 |

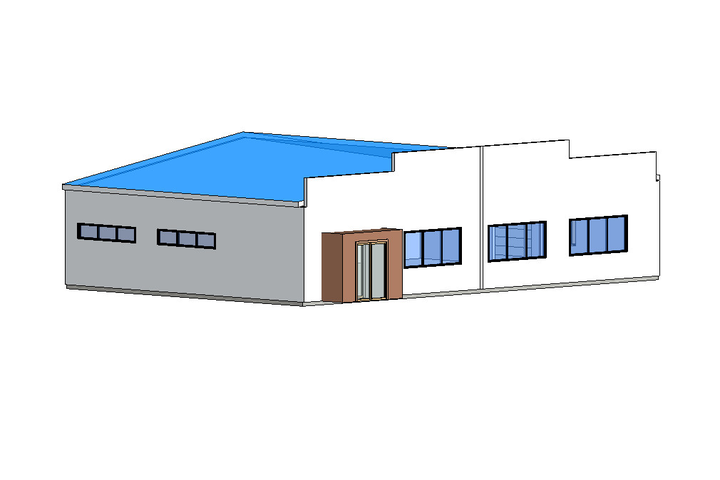

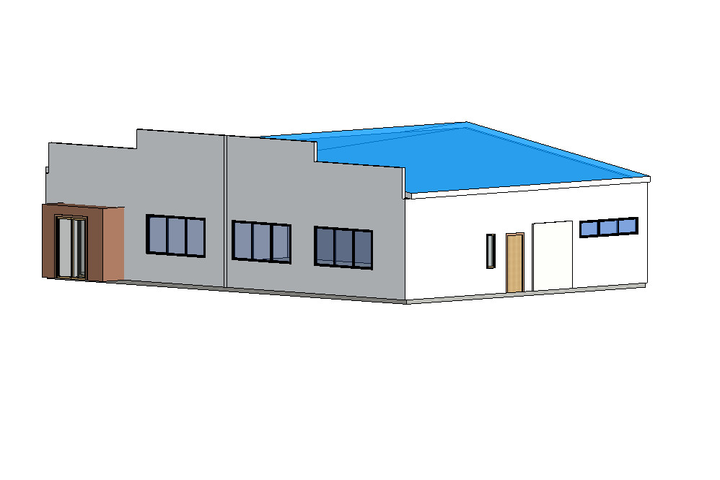

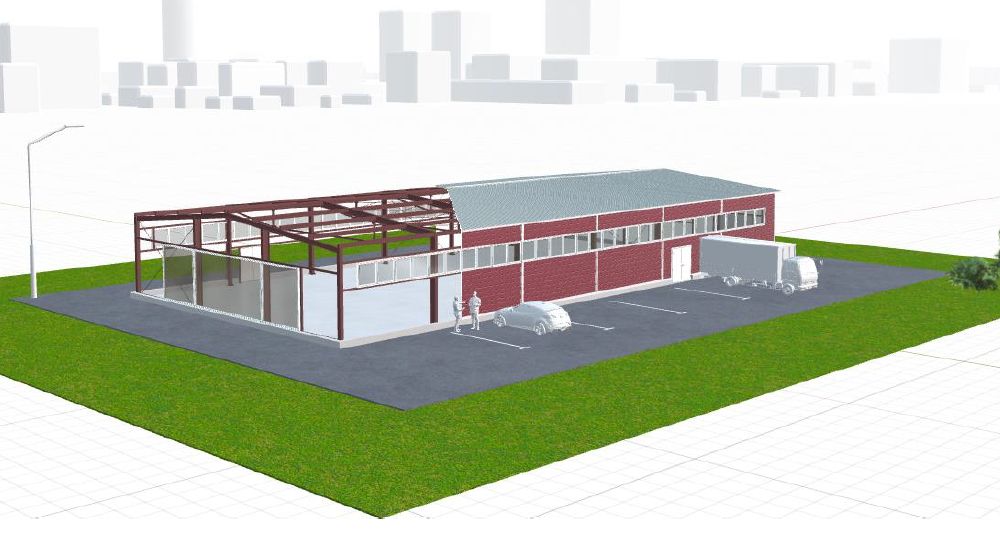

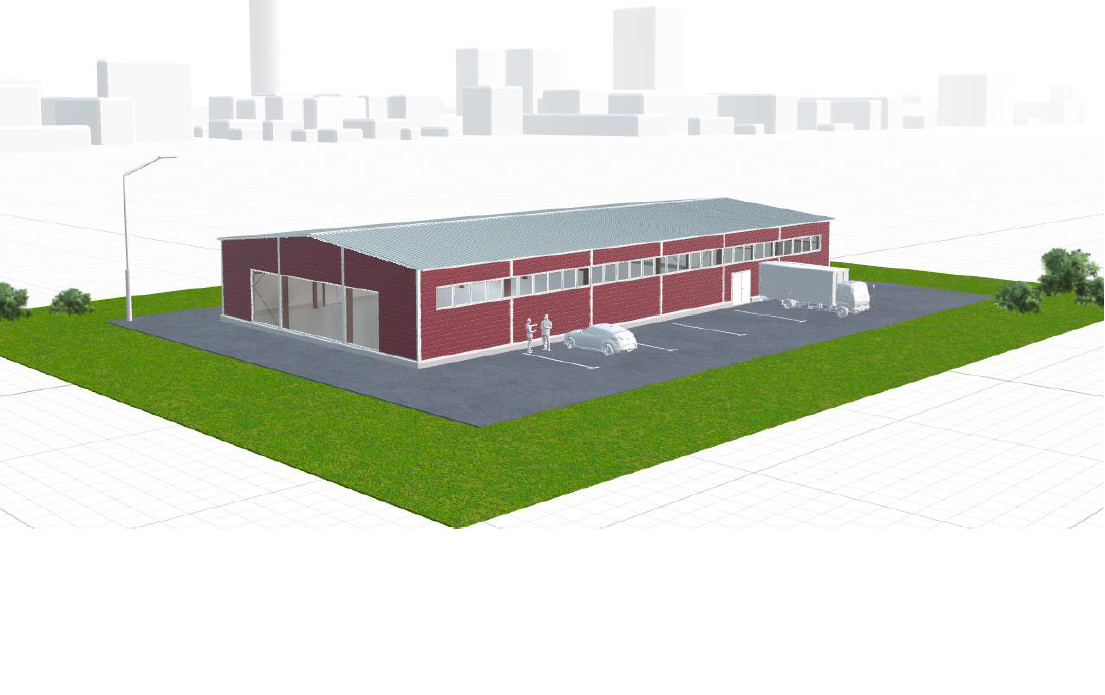

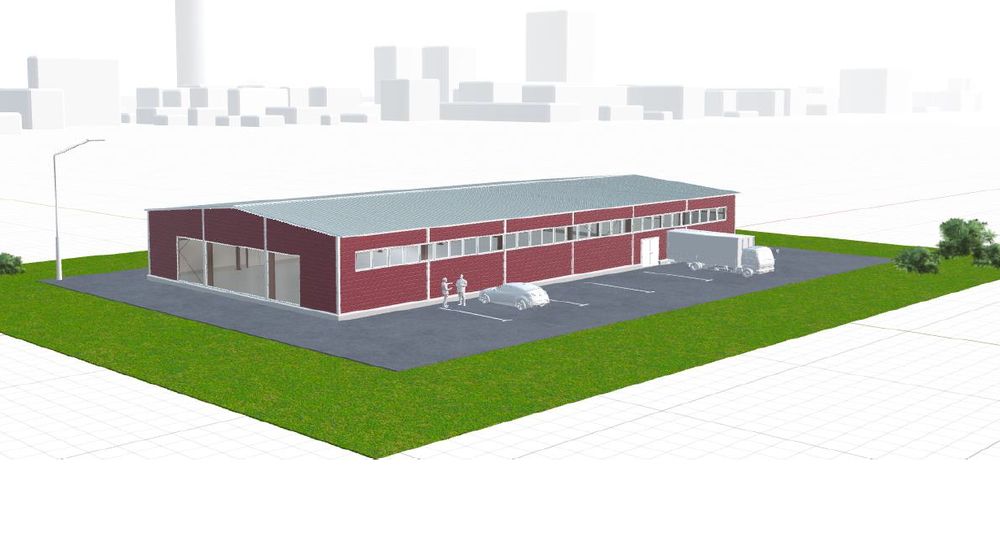

ЗД модель типового здания магазина

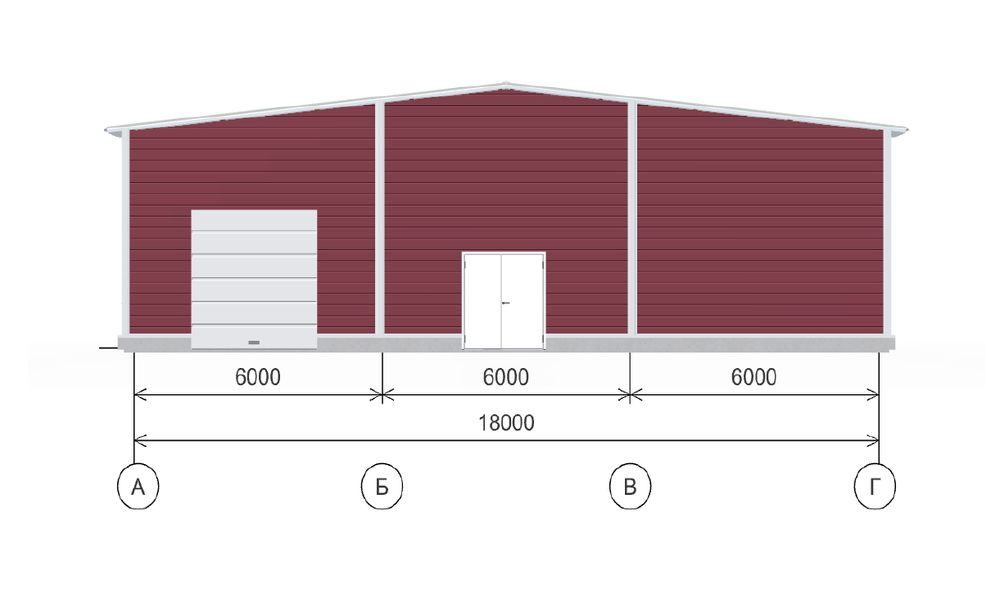

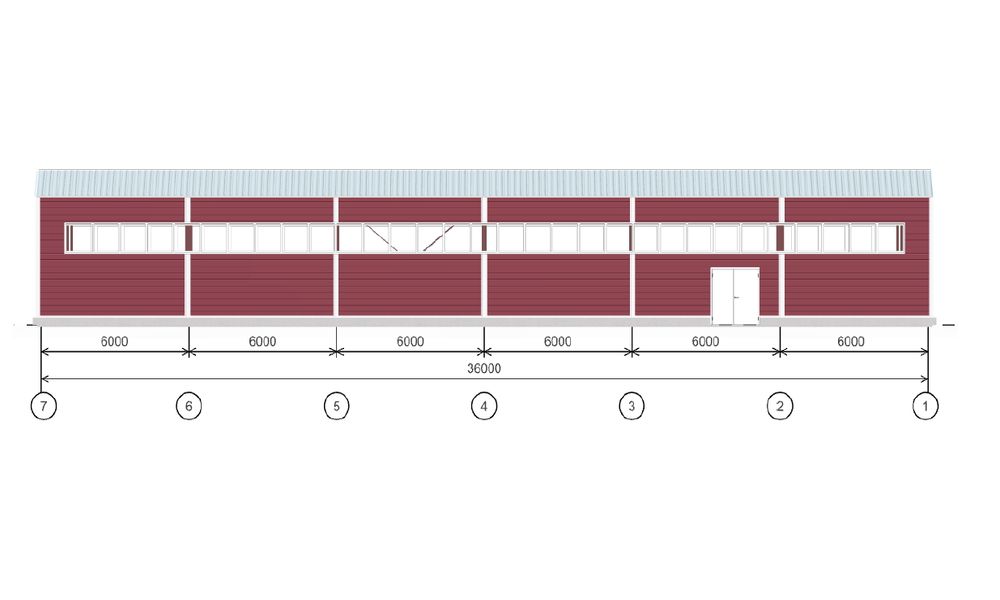

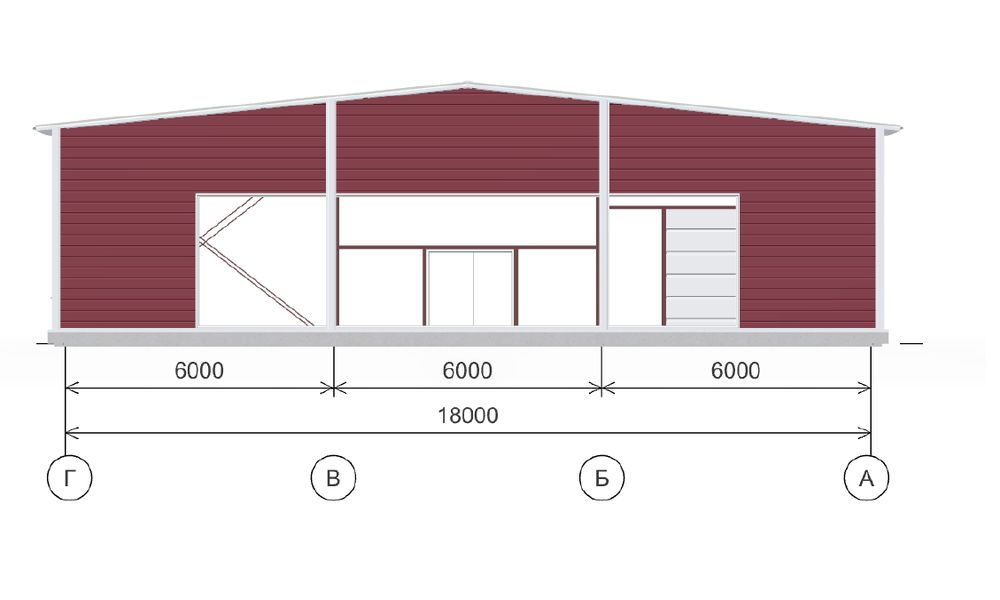

Фасады модели типового здания магазина
Описание конструкции и комплектность поставки
Металлический каркас здания
В комплект поставки металлического каркаса входят: колонны, элементы покрытия, фахверки, прогоны, торцевые стойки, связи, соединительные элементы, метизы для сборки.- Документация (раздел КМ)
- • Основой быстровозводимого полнокомплектного здания является стальной каркас ферменного или рамного типа на основе горячекатаной балки, произведенной компанией «ЕВРАЗ».
- • Шаг основных рам – 6 м.
- • Стеновые и кровельные прогоны выполнены на основе прокатных швеллеров.
- • Покрытие металлического каркаса – грунт ГФ-021, толщиной 40-60 мкм, цвет серый или красно-коричневый.
Кровельное ограждение
- Документация (раздел ОК)
- • Кровля двухскатная, уклон 10%. Вариант обшивки кровли - трехслойные кровельные сэндвич-панели с сердечником из конструкционной минеральной базальтовой ваты.
- • Система кровельного покрытия комплектуется коньками, а также нащельниками по периметру здания. Указанные элементы изготавливаются из оцинкованного и окрашенного стального профлиста. Установка этих элементов производится при помощи самонарезающих винтов.
- • Все элементы покрытия поставляются упакованными и имеют соответствующую маркировку.
Стеновое ограждение
- Документация (раздел ОК)
- • Раскладка стеновых ограждающих конструкций горизонтальная.
- • Вариант обшивки стен - трехслойные стеновые сэндвич-панели с сердечником из конструкционной минеральной базальтовой ваты.
- • Соединение панелей к металлическим прогонам стен обеспечивается самонарезающими винтами.
- • Ограждающие конструкции стен включают в себя стыковочные и угловые нащельники.
