Здание магазина с фермой


Здание магазина с фермой

Комплект здания магазина с перекрытием фермой с пролётом 24м, ферменная конструкция 24м, из сэндвич панелей
Цена комплекта здания с фермой 24м размером 24х30х3,6м

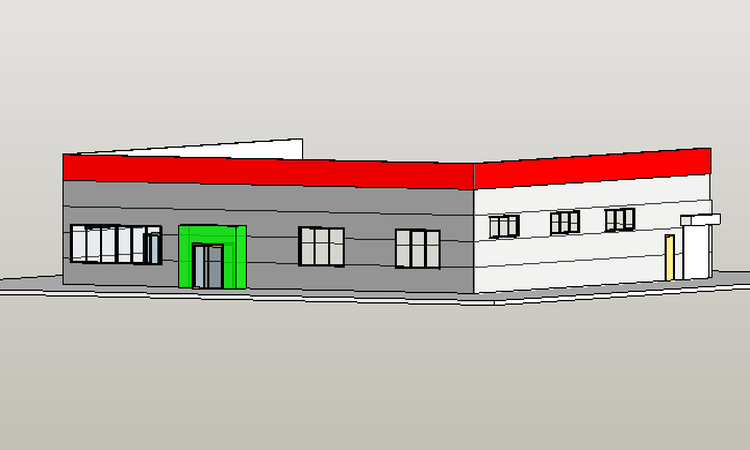

магазин сетевой

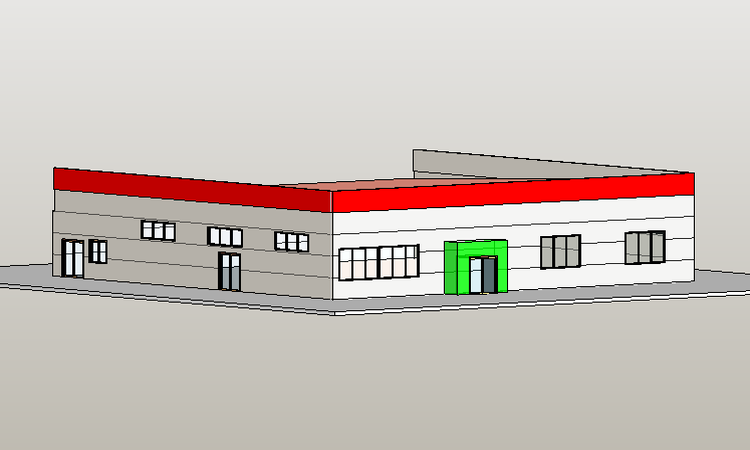

магазин сетевой

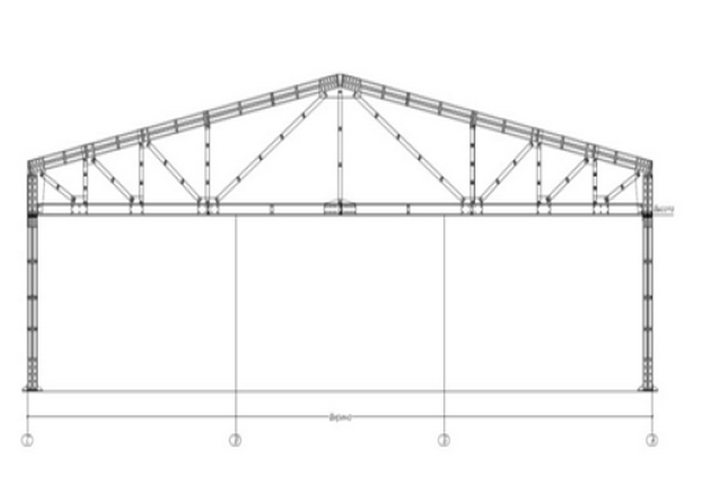

каркас ферменный  с пролетом  24 м
каркас ферменный  оцинкованный с пролетом  24м
№ п/п Наименование Сумма  руб.
1. Металлоконструкции каркаса 4 680 000
  Каркас здания металлический оцинкованный   + прогонная  система
2. Кровельное ограждение (кровля односкатная, слив неорганизованный). Уклон кровли 15 % 2 628 178
  Наружная обшивка – сэндвич  панель 180 мм
3. Стеновое ограждение (высота цоколя – 0,0 м) 2 199 380
  Наружная обшивка – сэндвич  панель 150 мм
4. Крепёж, доборные элементы 305 909
5. Итого базовый комплект  здания  9 813 467
6 Дополнительная комплектация
7 Проемы с обрамлением  под  Двери, Окна, Анкера  180 000
9 Итого комплект здания  9 993 467
10 Монтаж  1 638 020
12 Итого здание    11 631 487
Каркас
  • Каркас металлический на основе ферменных конструкций состоит из Σ-образных и С-образных оцинкованных профилей. Соединения элементов каркаса обеспечиваются унифицированными узлами крепления. В качестве крепежа применяются оцинкованные болты и саморезы.
  • Жесткость каркаса здания в целом обеспечивается системой распорок, вертикальных и горизон-тальных гибких связей.
  • Фасонные элементы, базы колонн и связи металлические, выполнены с покрытием (грунт протек-торный «Цикрон», толщина не менее 40 мкм). Сталь фасонных элементов и баз колонн марки С345, связей – марки С255.
  • Стеновые и кровельные прогоны выполнены из холодногнутых профилей, изготовленных из оцинко-ванной стали. Соединение прогонов к каркасным элементам – болтовое.
  • Фундаменты здания – точечные. В комплект поставки входят анкерные болты, элементы рам, само-резы и болты соединения элементов рам.
  • Кровля скатная, сборка на основе кровельных панелей «Венталл-К»
  • Кровля зданий металлическая, двухскатная.
  • Ограждающие конструкции кровельного покрытия предлагается выполнить из структурных трех-слойных кровельных панелей (система «Венталл-К») с сердечником из конструкционной минеральной базальтовой ваты.
  • Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окра-сочное покрытие полиэстер) листовая сталь, I класс цинкования - 275 г/кв.м.
  • Крепление кровельных панелей к прогонам кровли осуществляется при помощи оцинкованных са-монарезающихся винтов. Соединение панелей между собой производится в замок, при этом верхняя об-шивка панели крепится внахлест по гофру
  • монтаж кровельных панелей
  • Система кровельного покрытия комплектуется коньками, а также нащельниками по периметру зда-ния. Указанные элементы изготавливаются из оцинкованного и окрашенного стального листа на листо-гибочных машинах. Установка этих элементов производится при помощи самонарезающих винтов
  • Стены, сборка на основе стеновых панелей «Венталл-С»
  • Стены здания выполнены из трехслойных структурных панелей (система «Венталл-С») с сердечником из конструкционной минеральной базальтовой ваты.
  • Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окрасочное покрытие полиэстер) листовая сталь толщиной 0,6 мм, I класс цинкования - 275 г/кв.м.
  • Соединение панелей к металлическим прогонам стен обеспечивается оцинкованными самонарезающими винтами.
  • Ограждающие конструкции стен включают в себя также угловые нащельники, нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания.
  • монтаж стеновых панелей монтаж стеновых панелей
    Заявка на Расчет цены здания из сэндвич панелей
  • Для расчета цены комплета здания из сэндвич панелей заполнить форму заявки и выслать в наш адрес
  • Отредактируйте комплектацию под ваши запросы
  • ширина,м - выбрать
    длина,м - выбрать
    высота,м - выбрать
    обшивка стен - выбрать
    обшивка кровли - выбрать
    окна
    двери
    ворота
  • Заполните данные для расчета
